華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。  運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

附串聯諧振試驗設備 原理圖

應用

廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、6kV-500kV變壓器 的工頻耐壓試驗

3、開關柜 的耐壓試驗

4、GIS和SF6開關 的交流耐壓試驗

5、發電機、電動機 的交流耐壓試驗

6、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

調頻串聯諧振耐壓試驗 -原理：

  運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

調頻串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供變頻諧振的激勵功率。

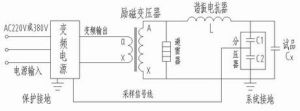

調頻串聯諧振耐壓試驗原理圖

變頻串聯諧振耐壓試驗裝置的工作原理

  接入AC220V或AC380V工頻電源，經變頻控制單元輸出30~200HZ頻率可調的電壓，送入勵磁變壓器，升壓至0~5000V，經諧振電抗器L和被試品CX，構成高壓主諧電路，電容分壓器是純電容式的，用來測量試驗電壓。先由變頻控制單元經勵磁變壓器向主諧振電路送入一個較低的電壓Ue，調節變頻控制單元的輸出頻率，當頻率滿足條件ΩL=1/ΩC，即：電路即達到諧振狀態。此時能在較小的勵磁電壓Ue下，使被試品CX上產生幾十倍于Ue的電壓UCX。變頻試驗系統以串聯諧振電路原理工作。諧振點是由把頻率變換器的頻率調整到串聯諧振電路的固有頻率而達到的。回路諧振后，輸出的電壓波形為純正弦波，系統的頻率取決于回路的L-C參數。其中電抗器的電抗值是可調的，系統的頻率取決于負載電容的大小，如上式。可以根據CX的大小，適當調整電抗器的電感L值，使得諧振頻率固定在一個要求的范圍內，變頻串聯諧振耐壓試驗裝置從而滿足必須在工頻條件下進行交流耐壓試驗的試品的實驗。

變頻串聯諧振耐壓試驗裝置的工作特點

1、變頻串聯諧振耐壓試驗裝置品質因素愈高，所需電源容量愈小。

2、諧振電抗器L與被試電CX處于諧振狀態，此電路形成一個良好的濾波電路，故輸出電壓UCX為良好的正弦波形。

3、變頻串聯諧振耐壓試驗裝置被試電纜擊穿時，失去諧振條件，高壓電路和低壓電源回路的電流反而減小，故絕緣擊穿處的電弧不會將故障點擴大，使于檢修。

  武漢華意電力科技有限公司傾力打造的XZB系列變頻串聯諧振耐壓試驗裝置廣泛適用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品，如發機電、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性實驗。
