華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。主電路及其工作原理

  串聯補償逆變電路的結構如圖1所示。

  它由三相晶閘管全控整流橋、平波電感Ld、濾波電容Cd、單相全控橋式逆變電路、續流二極管、串聯諧振逆變器負載構成。

  三相晶閘管全控整流橋將正弦的工頻交流電整流成脈動的直流電Ud,可通過調節直流電壓Ud來調節負載電流。平波電感Ld在此起切斷直流通路的作用。

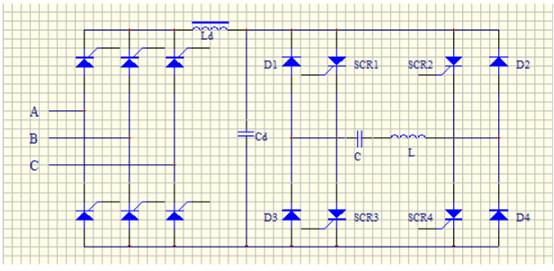

圖1  串聯諧振單相全橋逆變電路

  由于要求恒壓源供電,所以需要一個很大的濾波電容Cd,當Cd足夠大時,可以認為輸入電壓是恒壓Ud。在電路還沒開始工作前,電容Cd就通過電網儲能,以便于啟動逆變電路。

  由四只晶閘管構成的單相全控橋式逆變電路將直流電壓Ud逆變為中頻方波電壓,并將它加到負載電路。負載電路是由感應線圈和補償電容組成的串聯振蕩電路,對工件進行感應加熱。通過電感的電流接近正弦波形。

  與并聯補償逆變電路的強迫換流工作方式不同,串聯補償逆變電路是通過自然換流來實現工作晶閘管之間轉換的,其工作原理如下:

  第一階段：首先觸發晶閘管SCR1、SCR4,電流通過正端流入,經過SCR1、串聯振蕩負載、SCR4,再由負端流出,此時補償電容C充上了左正右負的電壓。

  第二階段：由于電流波形為正弦波,當電流變為負的時候,電流就通過與SCR1、SCR4 同橋臂的續流二極管D1、D4續流,同時給SCR1、SCR4 加上了反壓,使SCR1、SCR4關斷。

  第三階段：經過一段時間,當SCR1、SCR4 完全關斷后,我們同時觸發晶閘管SCR2和SCR3。此時由于晶閘管SCR2、SCR3兩端均加有正壓,因此馬上就能導通。電容C通過續流二極管D1、晶閘管SCR2回路和續流二極管D4、晶閘管SCR3回路放電。當電容C放電完成后,續流二極管D1、D4中不再通過電流,整個回路電流走向為:正端流入,經過SCR2、串聯振蕩負載、SCR3,負端流出。電容C開始反充電,充上左負右正的電壓。

  第四階段：當電流再一次變為負時,電流將通過續流二極管D2、D3續流,同時給SCR2、SCR3加上反壓,使晶閘管SCR2、SCR3關斷。

  第五階段：當SCR2、SCR3 關斷后,我們觸發SCR1、SCR4,電容C通過D2、SCR1回路和D3、SCR4回路放電。當電容C放電完成后,續流二極管D2、D3中不再通過電流,整個回路電流走向為:正端流入,經過SCR1、串聯振蕩負載、SCR4,負端流出。電容C開始充電,充上左正右負的電壓。

  以后開始重復以上過程。

  由上述分析可知,不管有沒有觸發脈沖,工作的兩只晶閘管都會自動關斷,而另外兩只晶閘管在前兩只晶閘管關斷后才被觸發導通,因此串聯補償逆變電路為自然換流過程。
