拓撲結構

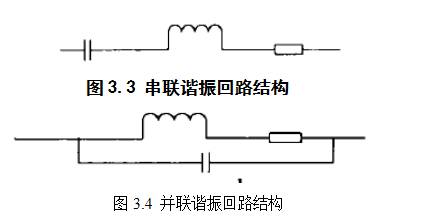

串聯諧振逆變電路：

（1）輸入端為直流電壓源；

（2）負載電路為R、L、C串聯回路；

（3）所選用的功率器件兩端要并聯二極管。

并聯諧振逆變電路：

（1）輸入端為直流電流源；

（2）負載電路為R、L、C并聯回路；

（3）在所選的功率器件的那一支路必須串聯一個容量較大的快恢復二極管。

工作特性

串聯諧振逆變電路：

（1）輸入的電壓為恒壓；

 （2）工作在感性狀態；

（3）上下的橋臂的兩個功率器件務必遵守“先關斷，后開通”的法則；

（4）輸出端電流波形為正弦波，電壓波形為方波。

并聯諧振逆變電路：

（1）輸入電流是恒流；

 （2）工作在容性狀態；

（3）上下的橋臂的兩個功率器件務必遵守“先開通，后關斷”的法則；

（4）輸出端的電壓波形為正弦波，電流波形為方波。

保護特性

串聯諧振逆變電路：

（1）負載電路呈現低阻態，防止短路；

（2）過流保護與短路保護較困難；

（3）逆變電路輸出與負載開路時容易保護。

并聯諧振逆變電路：

（1）負載電路呈現高阻態，防止開路；

（2）過電壓保護與開路保護困難；

（3）逆變電路輸出與負載開路時保護容易。

其他特點

串聯諧振逆變電路：

（1）由于該電路采用恒壓源供電，所以浪涌電流較大；

（2）由于電路中使用的電感容量較小，所以電源整體體積比較小；

（3）在逆變電路的一端可以對電路的功率與頻率進行調整，方便；

（4）不支持空載，在空載時必須加以保護；

（5）所選的功率器件不承受反向電壓；

并聯諧振逆變電路：

（1）由于采用恒流源在輸入端進行供電，所以電流的沖擊比較小；

（2）電路中所使用的平波電抗器容量較大，導致電源整體體積較大；

（3）支持空載運行；

（4）所選擇的功率器件需要承受反向電壓；

（5）一般來說，利用直流調功方式。
