1.RLC諧振

　　由RLC組成的電路在周期性交變電源的激勵下，將產生受追形式的的交流振蕩，其振蕩幅度隨交變電源頻率的改變而變化，當電源頻率滿足一定條件時，回路的振蕩幅度達到最大值，即回路發生諧振。

　　2.測RLC諧振頻率

　　通過逐點改變加在(直接或間接)RLC諧振回路上信號頻率來找到最大輸出時的頻率點，并把這一頻點定義為RLC諧振頻率。

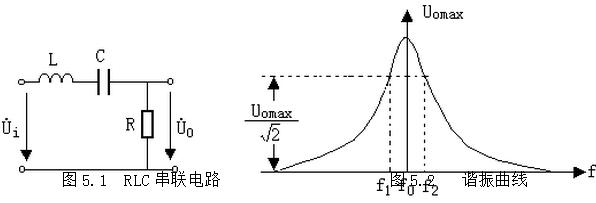

　　3.RLC串聯電路如圖5.1所示：

　　在圖5.1所示的R、L、C串聯電路中，當正弦交流信號源的頻率f改變時，電路中的感抗、容抗隨之而變，電路中的電流也隨f而變。取電阻R上的電壓U0作為響應，當輸入電壓U維持不變時，在不同信號頻率的激勵下，測出U0之值，然后以f為橫坐標，以U0/U為縱坐標，繪出光滑的曲線，此即為幅頻特性，亦稱諧振曲線，如圖5.2所示。　　

　　圖中所加交流電壓U(有效值)的角頻率為w ，則電路的的復阻抗為：　　

　　復阻抗的模為：　　

　　復阻抗的幅角:　　

　　即該電路電流滯后于總電壓的位差值,回路中的電流I(有效值)為：　　

　　實驗分析

　　1.選取的頻率組數據不夠多，電壓最大值時的頻率數據不夠精確。

　　2.電壓不穩定，使結果有誤差。

　　3.圖中得出的數據不夠精確，使結果有誤差。

　　4.連接電容沒接好導致的誤差。

　　5.儀器本身存在的誤差。

　　6.操作時間過長，時電阻 ，電容，電感的溫度上身導致的誤差。

　　7.操作的次數少，數據少引起的誤差。

　　注意事項

　　1.連接電容時，線頭接緊，使操作時不宜掉出。

　　2.計算時注意單位換算。

　　3.到接近電壓達最大值，要慢慢調，小幅度的改變頻率，這樣可以增大測量精確度。
