  在含有電容和電感的電路中，如果電容和電感并聯，可能出現在某個很小的時間段內：電容的電壓逐漸升高，而電流卻逐漸減少；與此同時電感的電流卻逐漸增加，電感的電壓卻逐漸降低。而在另一個很小的時間段內：電容的電壓逐漸降低，而電流卻逐漸增加；與此同時電感的電流卻逐漸減少，電感的電壓卻逐漸升高。電壓的增加可以達到一個正的最大值，電壓的降低也可達到一個負的最大值，同樣電流的方向在這個過程中也會發生正負方向的變化，此時我們稱為電路發生電的振蕩 。

  由電感L和電容C組成的諧振電路，電路阻抗。其中，R為電阻，wl為電感的感抗，1/wl為電容的容抗。當諧振電路外部輸入電壓的正弦頻率達到某一特定頻率（即該電路的諧振頻率）時，諧振電路的感抗與容抗相等，此時Z=R，諧振電路對外呈純電阻性質，此時即為諧振。發生諧振時，諧振電路將輸入放大Q倍，Q為品質因數。假設品質因數Q為28，那么對于電感L和電容C并聯的諧振電路就是電流增大了28倍。對于電感L和電容C串聯的諧振電路，就是電壓增加了28倍。無線電設備常用諧振電路來進行調諧、濾波等。

  電路的諧振頻率也稱為電路的固有頻率。由于諧振時電路的感抗與容抗相等，即wl=1/wl，所以諧振角頻率。由于，所以諧振頻率，它只由電路本身固有的參數L和C所決定。

一、串聯諧振電路

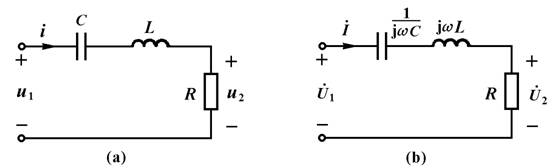

圖12－22

  在具有電阻、電感和電容的電路里，對交流電所起的阻礙作用叫做阻抗，阻抗單位Ω。阻抗常用Z表示,是一個復數,實部稱為電阻,虛部稱為電抗。電抗包括容抗和感抗，電抗單位Ω 。

  阻抗是電阻與電抗在向量上的和。對于一個具體交流電路，阻抗是隨著電源頻率f變化而變化。

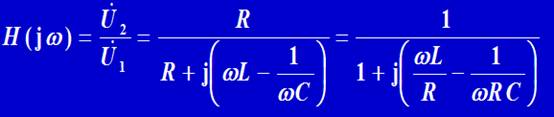

  圖12-22所示電路的轉移電壓比為

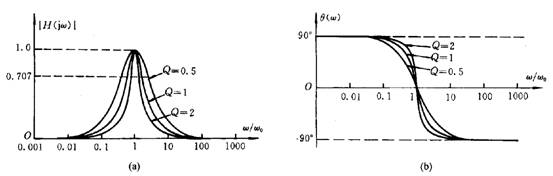

  對不同Q值畫出的幅頻特性曲線，如圖12-24所示。此曲線橫坐標是角頻率與諧振角頻率之比(即相對頻率)，縱坐標是轉移電壓比，也是相對量，故該曲線適用于所有串聯諧振電路，因而被稱為通用諧振曲線。

圖12－23

  容抗和感抗，其值大小與交流電頻率有關系，頻率愈高則容抗愈小感抗愈大，頻率愈低則容抗愈大而感抗愈小。

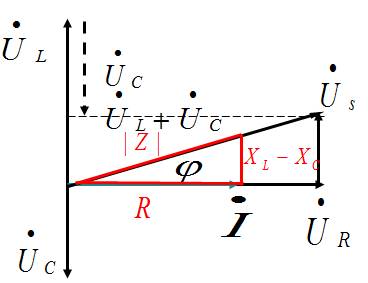

  電感上的電壓UL與電容上的電壓UC相位相差180°。阻抗是電阻與電抗在向量上的和。

  f0稱為RLC電路的固有諧振頻率，它只與電路的參數有關，與信號源無關。由此使RLC串聯電路發生諧振的條件

  （1）L C 不變，改變 w 。

  （2）電源頻率不變，改變 L 或 C ( 常改變C )。

二、并聯諧振電路

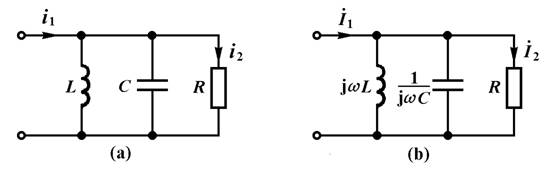

圖12－24

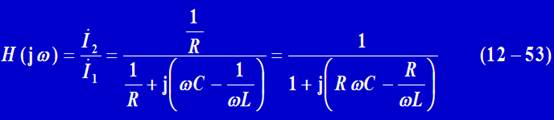

  圖示電路的轉移電流比為
