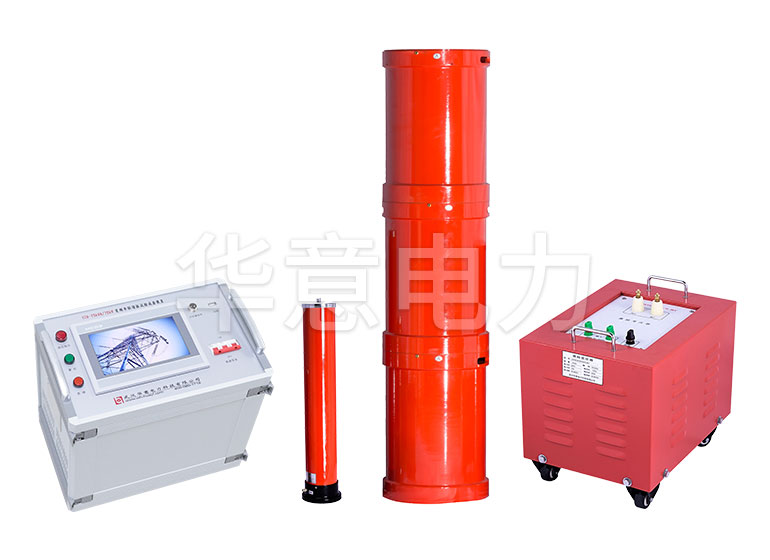

勵磁變壓器接線需要準確：在這種實驗中一般使用10KV、35KV、110KV的電壓。如果變頻串聯諧7a686964616fe58685e5aeb931333433616164振設備用來充當電纜的耐壓裝置，勵磁變壓器大多是接在低端；如果是同時充當中高壓和低壓的耐壓裝置就需要把勵磁變壓器低端和高端分開來連接，低壓連低端，高壓連高端；如果是與低、中、高壓電纜相連就應該將高端與高壓電纜相連，其余兩根非高壓電纜都連在勵磁變壓器的低端。

串聯諧振接線試驗：

勵磁變壓器接線：如果作為電機的耐壓裝置，串聯諧振電路應當連接在勵磁變壓器的低端。在這種狀況下變頻串聯諧振可以同時連接高壓和低壓電線。

連接電抗器及電容分壓器：如果與串聯諧振設備的這兩個構件相連的電纜長度都很短。這種情況下至少要將兩節電抗器串聯起來，與電壓高低沒有太大關系，以防回路不能發生諧振。

電抗器的連接：在使用串聯諧振進行耐壓試驗時。如果被試品是是電容較低的原件或者是開關，就應該將所有的電抗器串聯在回路中。這樣做是為了防止出現諧振不能正常進行情況。

串聯諧振調試：

在使用串聯諧振技術時，對于線路的連接一定要格外小心，因為一旦將方向接反或者是接錯位置，輕則實驗失敗或者是設備受損，情況嚴重些就有可能導致發生安全事故。所以用戶在調試串聯諧振產品之前，應該仔細閱讀使用說明書。

RLC串聯諧振電路的特性:研究實驗原理RLC電路阻抗RLC串聯諧振的條件品質因素Q通頻帶RLC電路阻抗CL~激+勵電-壓UR交流電路總阻抗：ZRjL1C實部為電阻，虛部為電抗2f,f為激勵電壓頻率,在具有電阻、電感和電容的電路里，對交流電所起的阻礙作用叫做阻抗，阻抗單位Ω。阻抗常用Z表示,是一個復數,實部稱為電阻,虛部稱為電抗。電抗包括容抗和感抗，電抗單位Ω。阻抗是電阻與電抗在向量上的和。對于一個具體交流電路，阻抗是隨著電源頻率f變化而變化。RLC電路阻抗電容的容抗：XC1CZCjXCj1c“通高頻、阻低頻”電感的感抗：XLLZLjXLjL“通低頻，阻高頻”?UL?UC?U?C?ULUCZ?UsXLXCR??IUR容抗和感抗，其值大小與交流電頻率有關系，頻率愈高則容抗愈小感抗愈大，頻率愈低則容抗愈大而感抗愈小。電感上的電壓UL與電容上的電壓UC相位相差180°。阻抗是電阻與電抗在向量上的和。
