目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的回路電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的回路電阻時，由于受到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的回路電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防性試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關回路電阻的測量電流作出不小于100A的規定，以確保測量的準確度。

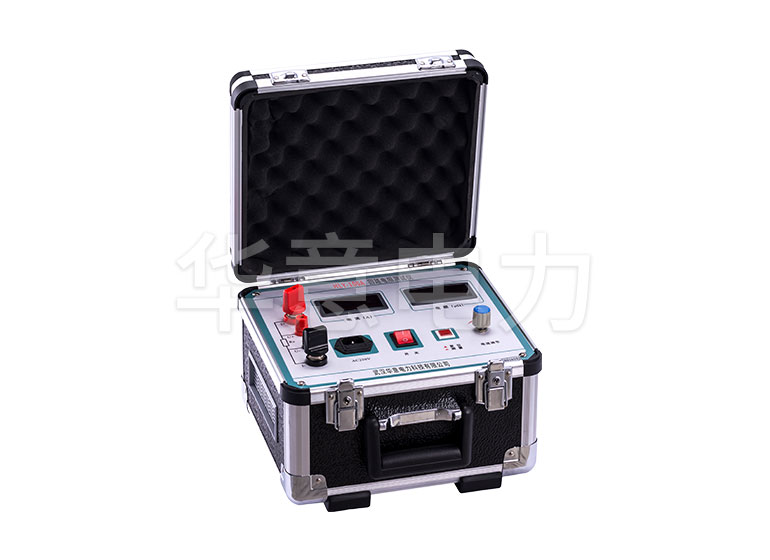

回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

產品特性：
（1） 大電流：采用最新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果；

（2） 抗干擾能力強：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好；

（3） 使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能；

（4） 攜帶方便：體積小、重量輕；

產品接線：

4.1 連接說明

前面板有a、b、A、B四個接線端子，a、b為電流輸出線，接粗測試線，紅黑和插頭顏色對應；A、B為電壓測量端，接線測試線，紅黑和插頭顏色對應。

4.2 參數設定

設置參數有三項：測量電流、報警電阻、補償電阻。默認測量電流為20A，報警電阻為100mΩ，補償電阻為0。

設置參數時，在初始狀態按設定鍵，進入測量電流設置狀態，通過上、下鍵調整測量電流；再次按下設定鍵，進入報警電阻設定狀態，通過上下鍵調整報警電阻；再次按下設定鍵，進入補償電阻設定狀態，通過上下鍵調整補償電阻；再按設定鍵，結束設定過程，并把修改后的值保存。

客戶在使用過程中，可根據需要設定測量電流和報警電阻。當儀器測量結果和實際結果值出現偏差時，可通過修改補償值修改顯示值。

4.3 測量

當測量低壓設備接地電阻時，使用配套的低壓測試線（細），當測量高壓回路電阻時，使用配套高壓測試線（粗），按照標準要求將測試夾夾在要測量的導體兩端，點擊啟動，系統會自動將電流調到設定的電流值上，穩定后測量導體電阻，并自動修正測試接觸電阻。如果測量電阻值大于設定的報警電阻值，系統提示不合格并伴隨聲音報警。按下停止鍵，系統恢復原始狀態，可進行下一次操作。

4.4 默認參數恢復

當儀器因為干擾或其它原因導致程序出錯，出現開機時顯示亂碼或者顯示值不為設定值或者為其它錯誤數值時，在開機后，同時按下“上”鍵和“下”鍵，系統會恢復默認設定值，默認設定測量電流為20A，報警電阻為100mΩ，補償電阻值為0。
