電纜耐壓試驗亦可以稱之為串聯諧振試驗。電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，因此也可以稱為串聯諧振試驗裝置。這是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

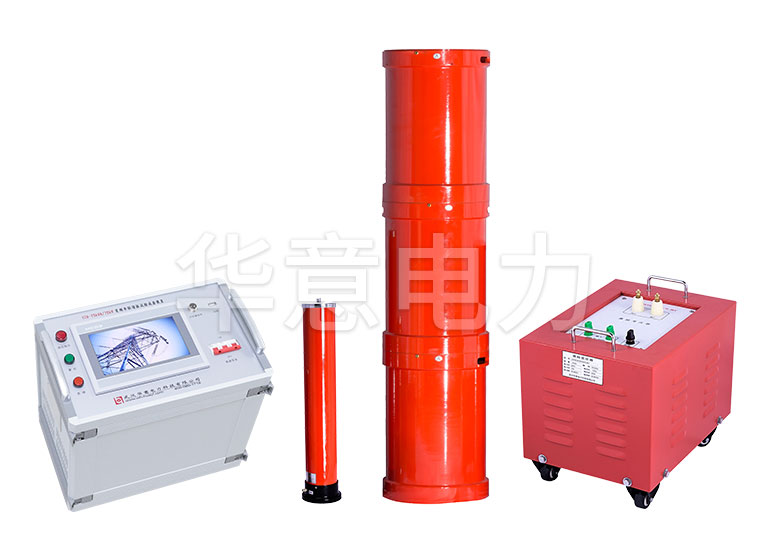

電纜交流耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。華意電力生產的XZB系列電纜交流耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

電纜耐壓試驗裝置的功能：

1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力。

2、自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。

3、支持多種試驗模式。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

4、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。

5、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

串聯諧振注意事項：

1、勵磁變壓器接線注意事項：(1)10 kV電纜的耐壓裝置，勵磁變壓器一般連接到低端；(2)10 kV和35 kV電纜的耐壓裝置與10 kV電纜耐壓勵磁變壓器的低端連接，35 KV電纜的高端與高端相連；(3)10 kV、35 kV和110 kV電纜耐壓裝置：10 kV、35 kV電纜耐壓勵磁變壓器連接低端，110 kV電纜耐壓勵磁變壓器連接到高端。

2、電抗器和電容器分壓器接線注意事項：對于短電纜，至少有兩個電抗器串聯連接，不論電壓如何，以確保回路能夠共振。

3、勵磁變接線注意事項：（1）電動機耐壓裝置，一般為勵磁變低端；（2）電動機及電纜耐壓裝置，電纜低端耐壓勵磁變，電動機耐電壓勵磁變壓器高端；（3）電動機一般耐電壓諧振裝置。低壓電容電纜。

4、勵磁變壓器接線注意事項：(1)對于開關、GIS、變壓器耐壓裝置，勵磁變壓器輸出電壓一般較高。(2)用于開關，GIS耐壓裝置，高端勵磁變壓器，變壓器電壓勵磁變壓器連接低端。(3)改造后的諧振裝置通常與短、長度電纜兼容，勵磁變壓器連接低端。

5、電抗器接線注意事項： （1）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振，（2）當用于GIS、變壓器的切換和耐壓時，需要串聯連接電抗器，電抗器串聯數量根據實際試驗電壓確定。

6、一般說明：（1）串聯諧振試驗設備應由高壓試驗專業人員使用。使用前，應仔細閱讀說明書并反復培訓，(2)經營人不得少于2人。使用時應嚴格遵守機組高壓試驗的安全操作規程，（3）為了保證試驗的安全，除了熟悉產品規范外，還必須嚴格按照國家有關標準和法規進行試驗操作，（4）連接不應連接錯誤，否則可能損壞試驗裝置，（5）使用時，輸出電壓高或超高。必須可靠接地，注意操作安全。
