諧振逆變器三相電路原理為避免濾波電抗Ld上產生大的感生電勢，電流必須連續。也就是說，必須保證逆變器上、下橋臂晶閘管在換流時，是先開通后關斷，也即在換流期間(tγ)內所有晶閘管都處于導通狀態。這時，雖然逆變橋臂直通，由于Ld足夠大，也不會造成直流電源短路，但換流時間長，會使系統效率降低，因而需縮短tγ，即減小Lk值。

逆變器必須采用三相全控整流器作為直流電源，其主電路原理如圖 1 所示。而串聯逆變器原則上3 種整流器均可為其 供電，但為了控制方便和節能，一般采用三相不可 控整流器或三相半控整流器作為直流電源，如圖 2 ~3 所 示 。 其 中 ： a、 b、 c 代 表 三 相 ， SCR1 ～SCR10 為可控硅，LD為濾波電抗器，L 為振蕩線 圈，C 為振蕩電容器，D1～D8 為整流二極管，Cd1、 Cd2 為濾波電容器，Cn1、Cn2 為諧振電容器。

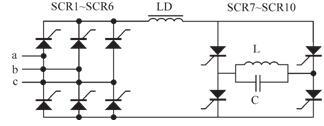

圖 1 三相全控整流器并聯諧振式主電路

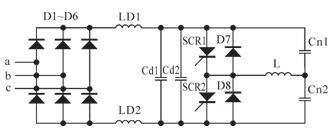

圖 2 三相不可控整流器串聯諧振式主電路

采用三相半控整流器提供直流電源，但不用來調壓，只用來在軟啟動和出現 故障時作為電子開關，快速切斷電源。正常工作 時，可控硅總是處于全導通狀態，其工作特性與三相不可控整流器串聯諧振電路完全相同。一般 100 kW 以上的中頻電源多采用此種整流方式。串聯諧振逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即應確保有合適的t時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。并聯逆變器的工作頻率必須略高于負載電路的固有振蕩頻率，以確保有合適的反壓時間t，否則會導致晶閘管間換流失敗；但若高得太多，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率，即改變負載功率因數cosφ。并聯逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。改變cosφ雖然也能使逆變輸出電壓升高和功率增大，但所允許調節范圍小。

它由三相晶閘管全控整流橋、平波電感dL、濾波電容dC、單相全控橋式逆變電路、續流二極管、串聯諧振逆變器負載構成。 三相晶閘管全控整流橋?qū)⒄业墓ゎl交流電整流成脈動的直流電dU,可通過調節直流電壓dU來調節負載電流。平波電感dL在此起切斷直流通路的作用。由于要求恒壓源供電,所以需要一個很大的濾波電容dC,當dC足夠大時,可以認為輸入電壓是恒壓dU。在電路還沒開始工作前,電容dC就通過電網儲能,以便于啟動逆變電路。

由四只晶閘管構成的單相全控橋式逆變電路將直流電壓dU逆變?yōu)橹蓄l方波電壓,并將它加到負載電路。負載電路是由感應線圈和補償電容組成的串聯振蕩電路,對工件進行感應加熱。通過電感的電流接近正弦波形。

串聯補償逆變電路是通過自然換流來實現工作晶閘管之間轉換的,其工作原理如下:

第一階段：首先觸發晶閘管SCR1、SCR4,電流通過正端流入,經過SCR1、串聯振蕩負載、SCR4,再由負端流出,此時補償電容C充上了左正右負的電壓。

第二階段：由于電流波形為正弦波,當電流變?yōu)樨?fù)的時候,電流就通過與SCR1、SCR4 同橋臂的續流二極管D1、D4續流,同時給SCR1、SCR4 加上了反壓,使SCR1、SCR4關斷。

第三階段：經過一段時間,當SCR1、SCR4 完全關斷后,我們同時觸發晶閘管SCR2和SCR3。此時由于晶閘管SCR2、SCR3兩端均加有正壓,因此馬上就能導通。電容C通過續流二極管D1、晶閘管SCR2回路和續流二極管D4、晶閘管SCR3回路放電。當電容C放電完成后,續流二極管D1、D4中不再通過電流,整個回路電流走向?yàn)?正端流入,經過SCR2、串聯振蕩負載、SCR3,負端流出。電容C開始反充電,充上左負右正的電壓。

       var cpro_psid = "u2787156";

        var cpro_pswidth = "966";

        var cpro_psheight = "120";

當電流再一次變?yōu)樨?fù)時,電流將通過續流二極管D2、D3續流,同時給SCR2、SCR3加上反壓,使晶閘管SCR2、SCR3關斷。

當SCR2、SCR3 關斷后,我們觸發SCR1、SCR4,電容C通過D2、SCR1回路和D3、SCR4回路放電。當電容C放電完成后,續流二極管D2、D3中不再通過電流,整個回路電流走向?yàn)?正端流入,經過SCR1、串聯振蕩負載、SCR4,負端流出。電容C開始充電,充上左正右負的電壓

調幅控制方法是通過調節直流電壓源輸出（逆變器輸入）電壓Ud（可以用移相調壓電路，也可以用斬波調壓電路加電感和電容組成的濾波電路，來實現調節輸出功率的目的。即逆變器的輸出功率通過輸入電壓調節，由鎖相環（PLL）完成電流和電壓之間的相位控制，以保證較大的功率因數輸出。
