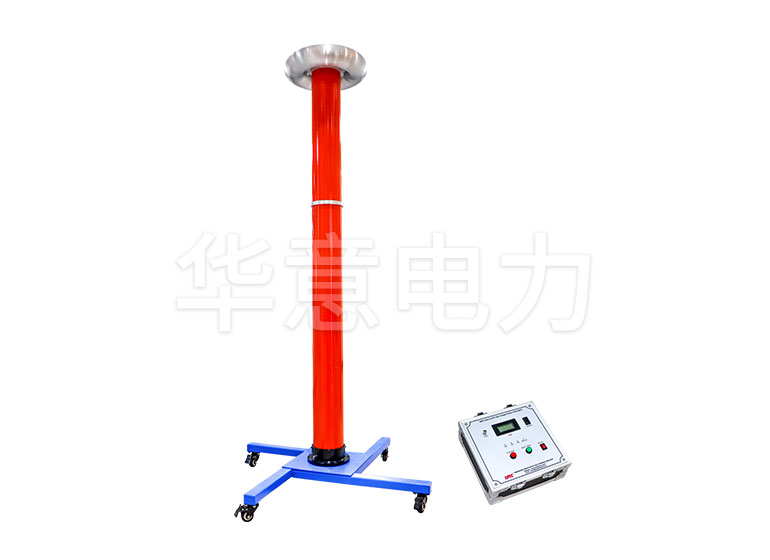

交直流高壓分壓器是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓靜電電壓表的選擇。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

　　交直流高壓分壓器的工作原理：

　　產品輸入電壓為200V或400V接入配套的控制箱( 臺)，經自耦調壓器調節輸入電壓至試驗變壓器初級繞組(低壓)，利用電磁感應原理，在次級繞組(高壓)按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的蕞高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

　　交直流高壓分壓器的功能：

　　1、操作簡單：采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利。

　　2、攜帶方便：交直流高壓分壓器采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便。

　　3、精度高：咸陽永泰交直流高壓分壓器采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了測試儀的測量精度和穩定性;信號處理部分，采用高性能OP進行信號放大，運用新雙積分式 AD采樣技術，四位半液晶顯示，分辨力達0.001kV，是高壓靜電電壓表的升級產品。

　　4、抗干擾性能好：采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性。

　　5、安全可靠：咸陽永泰電力生產的交直流分壓器是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構緊密，重量更輕，降低了分壓器內部局部放電量，可靠性更高。交直流高壓分壓器不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠。

　　交直流高壓分壓器的注意事項：

　　1、堅持輕拿輕放原則，切不可碰撞，擠壓等。的檢測工作帶來極大的便利。

　　2、該數字高壓表應該放在干燥的空氣中，使用完畢后應將放回鋁合金機箱中，以免受潮。

　　3、當聽到有較明顯的放電聲音時，說明標準分壓器可能受潮了，應該有干燥吹風機至上而下吹1-2分鐘。

　　4、使用中，100KV以下數字高壓表周圍2米內不得有雜物，儀表與分壓器、人員應按照電力行業標準中數字高壓表的操作規程來確定距離，建議至少保持在5-6米的安全操作距離。

　　5、在完成交流試驗后，專用顯示表上不會立即歸零，而是緩慢下降，這是由于采用真有效值的測量方式，歸零時間一般在10-15分鐘,若不完全歸零,也不影響測量精度。因為交流沒有“正”或“負”極性，但在交流試驗時儀表顯示仍然有“-”號，這是TMS轉換芯片為了提高抗電磁干擾的能力而設計的負信號輸出，對測試精度沒有影響;同時在交流測量中，儀表在沒有歸零的情況下重復測量也是不會影響準確度的。
