接地電阻測試儀用于接地電阻的測量，它采用非接觸測量方式，具有免打地樁，測量準確度高的優點，在電力、電訊等各工業領域廣泛應用。

　　1)將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插入深度為400mm。

　　2)將接地電阻測量儀平放于接地體附近，并進行接線。

　　3)將測量儀水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。

　　4)將“倍率標度”(或稱粗調旋鈕)置于最大倍數，并慢慢地轉動發電機轉柄(指針開始偏移)，同時旋動“測量標度盤”(或稱細調旋鈕)使檢流計指針指向中心線。

　　5)當檢流計的指針接近于平衡時(指針近于中心線)加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。

　　6)若“測量標度盤”的讀數過小(小于1)不易讀準確時，說明倍率標度倍數過大。

　　7)計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。

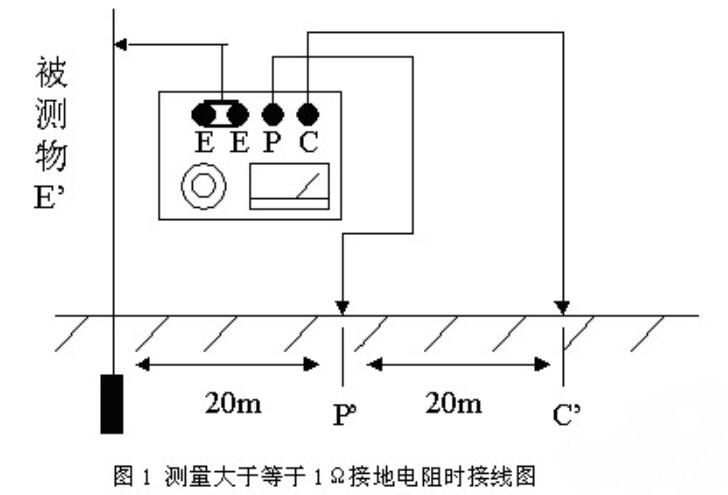

　　測量接地電阻值時接線方式的規定儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m ，測量大于等于1Ω接地電阻時接線圖見圖1，將儀表上2個E端鈕連結在一起。

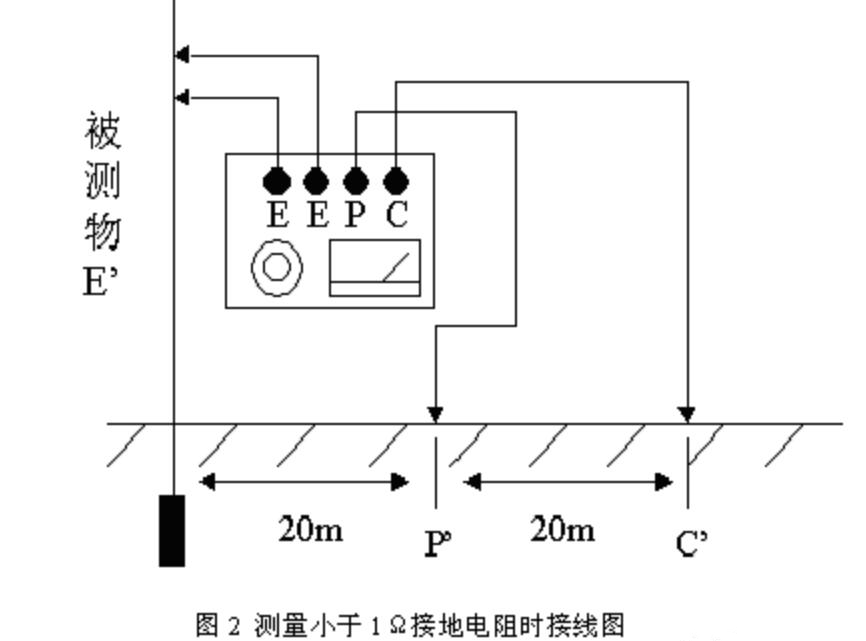

　　測量小于1Ω接地電阻時接線圖見圖2，將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。
