 開關變換器是負反饋控制系統,其控制環節是非常關鍵的一個方面。變換器的控制方法分為電壓模式和電流模式。電壓模式控制,只有電壓反饋的單閉環控制,誤差放大器只檢測輸出電壓,只有當輸出電流的變化引起輸出電壓變化時才進行調整,其控制簡單,但動態和穩態性能不夠好,另外,由于只對電壓量調節,而沒有考慮電流量的變化對系統的影響,不能調節變換器的功率。

  電流模式控制,在電壓反饋的基礎上,又引入了電流反饋環節,其實質是使輸出電感電流跟隨誤差電壓所設定的值,即可將電感用一個恒流源代替,從而可以使系統由二階降為一階,從而簡化了控制系統調節器的設計。在控制性能方面遠遠優于電壓模式,它又分為峰值電流控制、平均電流控制、滯環電流控制模式等。峰值電流是把電流峰值作為控制對象,平均電流控制是電流的平均值,平均電流模式具有高增益的電流放大器、能精確地跟蹤電流設定值、噪聲抑制能力強、無須斜坡補償、可應用在任意電路拓?fù)渖系戎T多優點而被多數設計者所青睞。

  開關變換器的控制系統一般都是在恒頻的基礎上進行設計的,而串聯諧振逆變器的諧振頻率會隨著負載等效電感量的變化而改變從而電路工作狀態就會發生偏移,滑入感性或容性工作狀態,使整個電路效率大降低。當負載發生改變時,為了使電路仍然能處在諧振狀態,就要對電路的工作頻率進行跟蹤,而鎖相環技術是一種頻率跟蹤常用的方法。本設計采用頻率跟蹤和功率控制相合的方法對整個控制系統的進行設計,頻率跟蹤模塊采用鎖相環技術,功率控制模塊采用平均電流模式的控制系統如圖3-1所示,通過控制輸出電路電流來達到控制輸出功率,動態響應快,控制性能好,可達到良好的控制效果。

  鎖相環的組成和工作原理

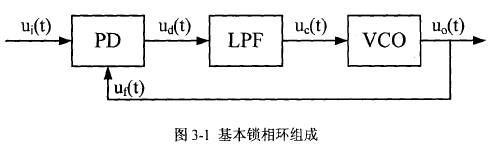

  鎖相就是自動完成相位同步,能夠?qū)崿F(xiàn)兩個電信號相位同步的自動控制系統稱為鎖相環路,簡稱鎖相環(PLL)。鎖相環是一個由振蕩器產生的輸出信號在頻率和相位上與參考信號或輸入信號同步的系統。鎖相環由鑒相超音頻串聯諧振滋應加熱電派的研究器一、環路濾波器一及壓控振蕩器一這三個基本部件組成。如圖3-1所示,基本鎖相環是一個全反饋系統,它的反饋信號等于輸出信號。

  鎖相基本原理如下壓控振蕩器的輸出電壓作為相位比較器的輸入,其輸出頻率的高低由低通濾波器上建立的平均電壓大小所決定施加于相位比較器的另一個輸入端是一外部輸入信號,與來自壓控振蕩器的信號比較比較的結果產生的誤差電壓正比于,和八兩個信號的相位差,經過低通濾波器后得到一個平均電壓,這個平均電壓朝著減小壓控振蕩器輸出頻率和信號輸入頻率之差的方向變化,直到兩個頻率獲得一致,這稱為相位鎖定。當鎖相環相位鎖定時,壓控振蕩器能在某一范圍內自動跟蹤輸入信號變化,這個范圍稱為鎖定范圍。
