高壓核相器的工作原理

　　1、無線高壓核相器工作原理

　　無線高壓核相器由三個部分組成： 兩個是電壓探測和發射的聯合裝置(包括絕緣操作桿)，首先判斷線路是否帶電，然后發出有關導電體的信號;

　　另一個是接收比較信號的裝置(即顯示部分)。該儀器工作時通過無線發送模塊將數字信號發送至接收端，從而降低了干擾，減小了誤差，使儀器工作性能大幅度提高。

　　無線高壓核相器在使用中，先將接收裝置操作于被測電網導電體，然后將接收裝置操作于被測另一電網導電體，如果被測的兩個電網的相位相同，語言重復提示：“相位相同”，如果被測的兩個電網的相位不同，語言重復提示：“注意，相位不同”。

　　高壓核相器的使用方法

　　在使用前，檢查下列項：

　　1.自行檢測辨別相位儀器是否良好,方法如下：

　　先將試驗線插入核相儀插孔,將另一端插入220V交流電壓,此時有三反應,表示是好的,若無三反應,表示有問題,不能用。表內有9V干電池。

　　2.將試驗線用萬用表檢測是否導通。

　　3.用萬用表或搖表檢測衰減部件阻值。

　　以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池?？纱蜷_儀表外殼換上新的9V層疊電池。

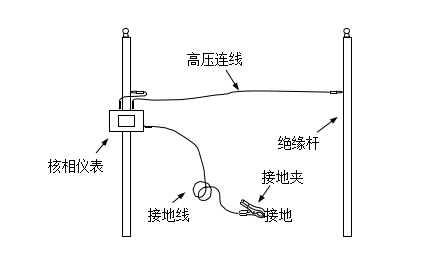

　　按下圖接好高壓連線及接地線，接地夾要可靠接地?！　?/span>

　　4.在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，所術不同相有三反應，同相無三反應。然后才可以正式核相位。

　　5.核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。

　　6.特別注意的是在操作時，人體不得接觸核相儀表、高壓連線，人體與核相儀表要保持2.1米的安全距離(將核相儀表放在第二根連接桿上端)，接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離(2.1米)(請嚴格按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試竿的測試線為普通220V導線,在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在第一根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，高壓連線也不得與大地接觸。
