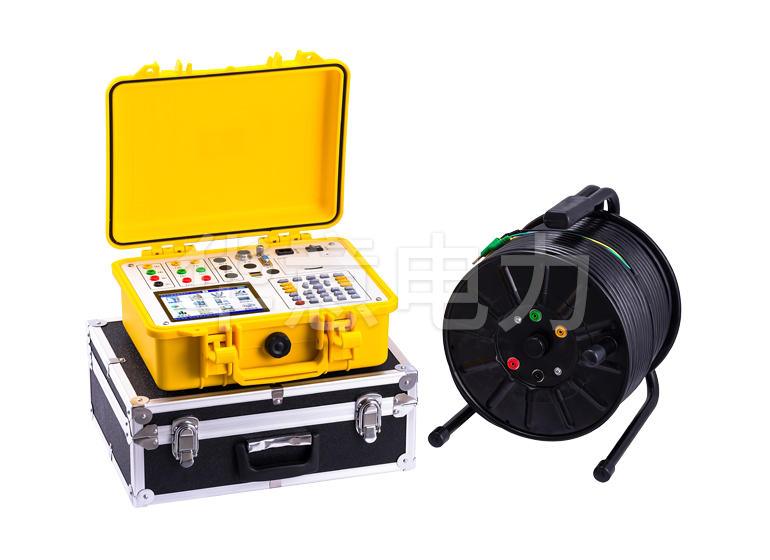

避雷器帶電測試儀采用微電行采樣、控制等先進技術，可測化鋅避雷器 在工頻電壓下電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。

　　避雷器測是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測(帶電測試)和實驗室(停電檢修)的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。

　　氧化鋅避雷器帶電測試儀操作簡單，測量全過程由工控機控制，氧化鋅避雷器帶電測試儀大屏幕可顯示電壓和電流的真實波形，運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

　　氧化鋅避雷器帶電測試儀的工作原理：

　　1、電流電壓經過數字濾波取出基波，然后影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故普遍采用Ir1p衡量避雷器性能。

　　2、總電流基波峰值Ix1p在電壓基波U1(E1)方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角。因此，用φ和Ir1p均能直觀衡量MOA性能。

　　3、氧避雷器是具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小(微安或毫安級);當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。這種避雷器和傳統的避雷器的差異是它沒有放電間隙，利用氧化鋅的非線性特性起到泄流和開斷的作用。

　　有線操作原理

　　有線模式操作只是部分相同類型設備的功它具備無線測量，有線測量()和感應測量的工作模式，下面主要講一下有線模式測量的工作方法，本取輸入PT(電壓互感器)二次電壓作為參考信號，同時輸入MOA電流信號，經過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值(Ir1p)，正交分量是容性電流基波峰值(Ic1p)：Ir1p=Ix1pCOSΦ ，Ic1p=Ix1pSINΦ，考慮到δ=90°，Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，否則考慮絕緣性能差，必要時要進行更換。
