數字接地電阻測試儀(多功能型)是測試和測量接地電阻的常用儀器。采用大屏幕液晶灰白色背光顯示和微處理器技術，滿足二線制和三線制測試的電阻要求。適用于電信、電力、氣象、機房、油田、配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等儀表測試，快速、簡單、穩定、可靠。

　　由微處理器控制，能自動檢測各接口的連接情況、接地網的干擾電壓和頻率，并具有檢測輔助接地極電阻值的功能。同時存儲500組數據，電阻測量范圍為0.01Ω～2000Ω，接地電壓范圍為0～100V，可通過監控軟件在線監測數據，將USB數據上傳至PC機，具有數值保存、智能報警提示等獨特功能。

　　它由主機、監控軟件、測試線、USB線、接地針等組成，具有歷史數據的讀取、查詢、保存、報告、打印等功能。

　　一、 接地電阻精密測量法

　　接地電阻采用三線制接地電阻精密測量方法。輔助接地棒與測試線連接后，切換功能測量電阻R模式，按“測試”鍵開始測量，測量過程中，LED指示燈閃爍，LCD計數器顯示，測量結束后，指示燈熄滅，LCD顯示測量值。

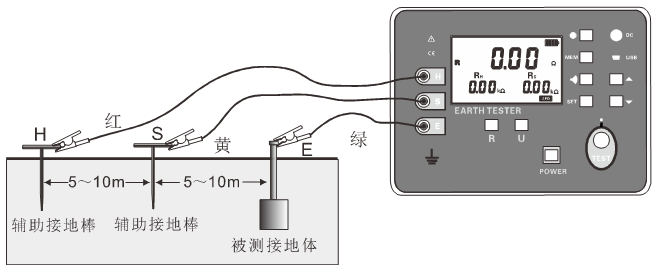

　　從被測物開始，每隔5-10米將輔助接地棒沿直線插入地面，將儀表h、s、e接口的接地測試線(紅、黃、綠)接至輔助電流極h、輔助電壓極s、被測接地極e，如圖所示：

　　二、接地電阻簡易測量法

　　該方法是不用輔助接地棒，用現有小電阻Zui接地極作為輔助接地極，用兩條簡易測試線連接(即h、s接口短)的簡易接地電阻測量方法迂回)。

　　輔助接地棒H、S可用金屬水管、消防栓等金屬預埋物、商業電力系統共用接地或建筑物防雷接地極代替，測量時應清除所選金屬輔助接地體連接點處的氧化層。

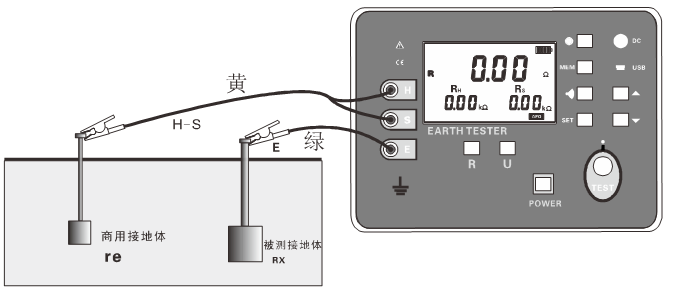

　　接地電阻簡易測試接線如下圖所示，其它操作同精密測量。

　　采用簡單的方法測量接地電阻。儀表讀數為被測接地體接地電阻值與商業接地體接地電阻值之和，即

　　re=RX+re

　　，其中re為儀表讀數，

　　RX為被測接地體接地電阻值，

　　re是商業電力系統等公共接地體的接地電阻值。

　　然后，被測接地體的接地電阻值為：

　　RX=re re

　　，用簡單的方法測量接地電阻，盡量選擇re值較小的接地體作為輔助接地極，使儀表讀數更接近實際值。測量時應首選金屬水管和消防栓作為輔助接地極。

　　三、雙鉗法測量接地電阻值

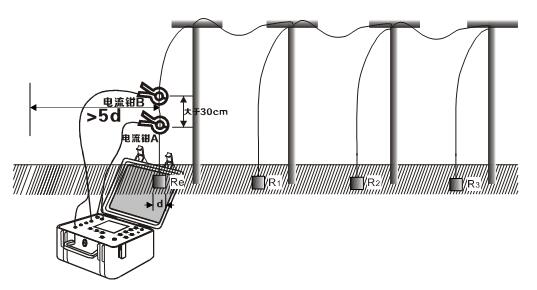

　　雙鉗法適合測量獨立多點接地系統的情況，如下圖，在多點接地系統無需打地樁測量接地電阻值，將兩個電流鉗A和B同時鉗入被測接地引下線中，注意兩個電流鉗方向要一致并且保持間距大于30cm，兩個電流鉗不得互換，否則會產生誤差。

　　按一下儀表紅色“TEST”鍵開始測試，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R=Re+R1//R2//R3，當R1//R2//R3<re時，可近似為r≈re< p=""><<Re時，可近似為R≈Re。
