氧化鋅避雷器帶電測試儀工作原理采用如圖1所示的投影法計算基波及各次諧波的阻性電流。

　　圖中：U1 基波參考電壓

　　Ix1p 基波全電流峰值

　　Ir1p 基波阻性電流峰值　　

圖1 投影法

　　Ic1p 基波容性電流峰值

　　Φ 基波全電流超前基波參考電壓的角度

　　計算公式：Ir1p=Ix1p?CosΦ

　　Ic1p=Ix1p?SinΦ

　　氧化鋅避雷器全電流既含有氧化鋅避雷器非線性產生的高次諧波，也含有母線電壓諧波產生的高次諧波。與Irp相比Ir1p更加穩定真實;因此建議用Ir1p作為阻性電流指標，Φ和Ir1p均能直觀衡量氧化鋅避雷器的性能。

　　氧化鋅避雷器帶電測試儀相間干擾及自動補償原理　　

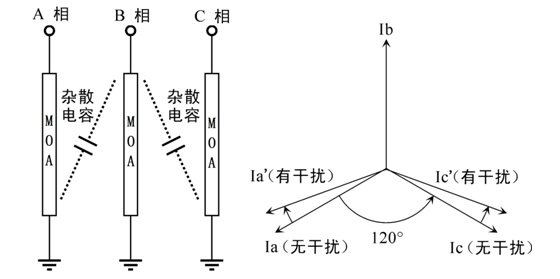

　　在現場三相同時測試一字排列的氧化鋅避雷器時，如圖所示，由于雜散電容的存在，A、C相電流相位都要向B相偏移，一般偏移角度為2°～4°左右;這將使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾。

　　解決這一問題的方法是采用自動補償算法，即儀器內置的“自動邊補”功能。假設Ia、Ic無干擾時相位相差為120°，假設B相對A、C相干擾是相同的;測量出Ic超前Ia的角度Φca，A相補償Φ0a=(Φca-120°)/2，C相補償Φ0c=-(Φca -120°)/2。這種方法實際上對A、C相阻性電流進行了平均，極有可能掩蓋存在的問題。因此建議考核沒有進行自動補償?shù)脑紨?shù)據(即補償角度為0°)，并考核其變化趨勢。

　　氧化鋅避雷器帶電測試儀工作方法說明

　　無線測試方式，電壓采集器應盡量放置在相對較高的位置(例如：PT端子箱上面)，這樣可以增加無線發射、接收距離;當無線信號較弱時，可適當調整天線方向，以增強無線信號強度;特殊情況下可使用帶延長線的吸盤天線來改善無線信號質量。　　

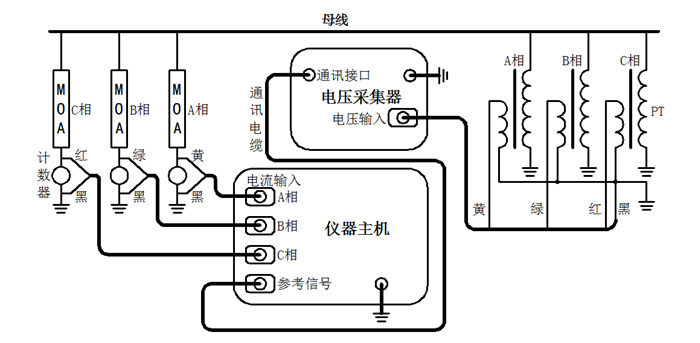

圖　有線測試方式接線示意圖(三相同時測量)

　　有線測試方式接線說明有線測試方式需要使用通訊電纜將儀器主機和電壓采集器連接起來，通過有線方式進行數據傳輸和同步，接線示意圖見圖18所示。

　　接線時，電流和電壓相序一定要按照正確相序連接。儀器主機設置為有線測試方式，電壓采集器設置為有線發送方式。

　　無線測試方式接線說明:無線測試方式儀器主機和電壓采集器通過無線通訊進行數據傳輸和同步，接線示意圖見圖所示。
