電力變壓器在長時間的使用之后，需要定期進行檢修，因此需要進行內部直流電阻值的測量，因此需要用到直流電阻測試儀，直流電阻測試儀屬于高精度的測試儀器，使用不當很容易將變壓器和測試儀損壞，因此本文就給大家簡單介紹直流電阻測試儀怎么用。

　　變壓器直流電阻測試儀的使用操作面板介紹：

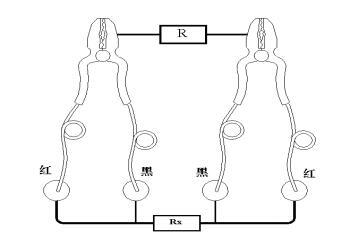

　　首先將電源線以及地線可靠連接到直阻儀上，然后把隨機附帶的測試線連接到直阻儀面板與其顏色相對應的輸入輸出接線端子上，將測試線末端的測試鉗夾到待測變壓器繞組兩端，并用力摩擦接觸點，以確保接觸良好。接線方法如下圖　　

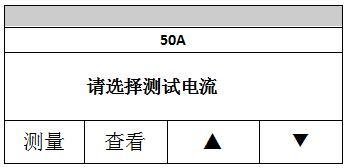

　　打開電源開關，顯示屏顯示如下界面　　

　　直流電阻測試儀提供了幾種不同的測量電流，您可以根據需要按鍵進行選擇，請注意每種測量電流的最大測量范圍，以免出現所測繞組直流電阻大于所選電流的最大測量范圍，使測量開始后電流達不到預定值，導致直流電阻測試儀長時間處于等待狀態(詳細的技術參數請參見技術指標一節)。

　　“查看”鍵用于查看和打印已經存儲的測量數據。(詳見“數據的查看和處理”)。

　　選擇好測量方式和測量電流后，按“測量”鍵開始整個測量過程。

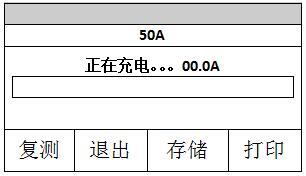

　　直流電阻測試儀在按下“測量”鍵后開始對被測繞組充電，并顯示如下界面　　

　　顯示器中部顯示區將出現一個充電進度條，進度條上部為當前的電流值，一般在測量大電感負載時，電流達到穩定需要一定時間，電流值由零向額定值上升。

　　當電流達到額定值后，充電結束，直流電阻測試儀開始對數據進行采樣計算。顯示器提示“正在測量，請稍侯”，計算完畢后，所測電阻值將顯示在顯示屏上。待數據穩定后，即可以按“存儲”鍵存儲或按“打印”鍵打印數據。

　　測量完畢后，按“退出”鍵退出測量，此時如果是電感性負載，直流電阻測試儀將自動開始對繞組放電，顯示器提示“正在放電，請稍候”，并發出蜂鳴音提示，放電指示消失后，即可拆除測量接線。

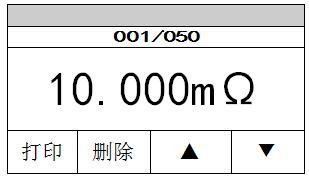

　　測量完畢后可以開始查看數據，在初始界面下按“查看”鍵將進入數據查看界面，如下圖：　　

　　在狀態欄的上部顯示的是當前數據的總序號和已存儲數據的總量，您可以通過按鍵依次查看存儲的所有數據

　　測試完畢后，就可以進行拆線工作了，直流電阻測試儀屬于高壓電器設備，使用的過程中還是有一定的危險的，因此電力工作者在使用之前，需要先熟讀產品使用說明書，嚴格按照說明書的要求來進行試驗，這樣才能達到儀器的測試精度。
