可調電感型諧振試驗系統可以滿足耐壓要求，但由于重量大，可移動性差，主要用于試驗室。而變頻諧振試驗方法不但能滿足高壓交聯電纜的耐壓要求，而且具有重量輕、可移動性好的優點，適宜現場試驗。該方法采用固定電抗器作為諧振電抗器，以調頻的方式實現諧振，頻率的調節范圍為30-300Hz，符合CICRE WG21.09《高壓擠包絕緣電纜竣工試驗建議導則》中推薦使用工頻及近似工頻（30～300Hz）的交流電壓。這種交流電壓可以重現與運行工況下相同的場強，并已被證明是最有效的方法。

1.串聯諧振

串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現串聯諧振，這已經成為當前高電壓試驗的新的方向和潮流，在國內外得到了廣泛應用。

串聯諧振有調感式和調頻式兩種：調感式采用可調節鐵芯氣隙的電抗器，通過調節電感量，使回路處于工頻諧振狀態。其缺點是噪音大、機械結構復雜，設備笨重，搬運困難。

調頻式采用固定電感電抗器，通過調節激勵電源的頻率使其與試驗回路的固有頻率相同，串聯回路達到諧振狀態，從而在被試品上產生高電壓或大電流，實現對被試品耐壓試驗的目的。其特點是試驗設備體積小、重量輕，品質因數高，使用方便。

圖1為串聯諧振的等值電路圖

L為電感，C為電容（包括被試電容、電容分壓器、高壓試驗回路電容）

由圖1可得 UC=IsXC=UsXC/

當串聯諧振時，XL=XC 即：1/2πfC=2πfL 　UC=UsXC/R=UsXL/R

諧振頻率f=1/2π

諧振回路電流，即試品電流為：Is=Us/ =Us/R

諧振回路的品質因數為Q： Q= /R=ωL/R=1/ωCR

則UC=QUs，即被試品上的電壓為勵磁電壓的Q倍。

輸入功率P=UsIscosδ,諧振時，負荷為純電阻性的，即cosδ=1,故P=UsIs，而加在被試品上的容量PS是施加的電壓UC和電流I的乘積：PS=UCIs=QUsIs=QP。

也就是在被試品得到的容量為試驗電源容量的Q倍。換言之，小容量的試驗變壓器可以對大容量的試品進行耐壓試驗。

實際試驗回路中的Q值一般可以達到20-70，激勵電壓僅為試驗品諧振電壓的1/Q，激勵功率亦為諧振功率的1/Q。

采用串聯諧振的方法做電纜交流耐壓試驗，可大幅度的減小試驗電源容量，如做2公里長的110kV電纜交流耐壓試驗，至少需要1500kVA以上容量的試驗變壓器和調壓器，而采用變頻串聯諧振的方法，僅需要30kVA試驗電源。

2.并聯諧振

　　圖2為并聯諧振的等值電路

L為電感，C為電容（包括被試電容、電容分壓器、高壓試驗回路電容）

一般情況下，試驗變壓器容量不足（滿足試驗電壓，達不到試驗電流），可以采用并聯諧振加以補償。如圖（2）所示，并聯回路的兩個支路感抗XL和容抗XC，當XL=XC，回路產生諧振。此時，IL和IC都很大，但是總回路的電流I≈0，XC上的電壓等于電源電壓。

3.串、并聯諧振

當試驗變壓器的額定電壓、額定電流均不能滿足試驗要求時，可同時運用串并聯諧振。

4.交聯電纜變頻串聯諧振耐壓試驗過程

試驗裝置由調頻電源、激勵變壓器、諧振電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振回路，分壓器并聯在被試電纜上，用于測量被試電纜的諧振電壓值，并作為過電壓保護信號。調頻調壓的功率經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

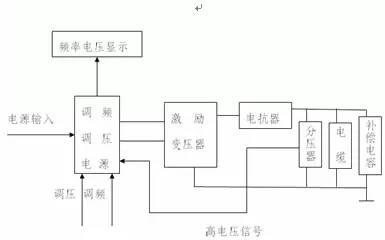

圖3為試驗過程原理圖：

試驗工作過程是：首先調節調頻調壓電源輸出頻率，根據諧振時被試電纜上的電壓找到諧振點，再增加調頻調壓電源輸出電壓，使被試電纜上的電壓達到規定值。在此電壓值下，保持規定的時間后，降低電壓到零，完成變頻諧振耐壓試驗全過程。
