半橋諧振變換器介紹

  在 DC/DC 變換器設計中，希望設計尺寸越來越小，功率密度越來越大，這需要提高開關管的工作頻率，開關頻率高可以使電感、變壓器等功率器件的體積變小，但是開關損耗會增大，這將會導致系統效率降低,開關管的壽命、可靠性下降。通過諧振技術可以實現非常低的開關損耗。

半橋串聯諧振

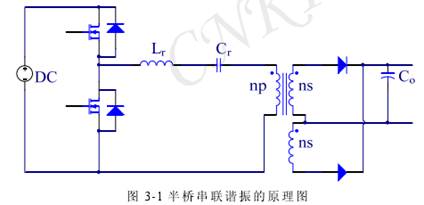

  如圖 3-1 所示，諧振腔由諧振電感同諧振電容組成，其阻抗隨著工作頻率改變而不同。在輸入電壓保持不變時，輸出電壓隨著諧振腔阻抗值的增大而減少。在輸入為諧振頻率時，諧振腔阻值最小為零，此時直流增益最大。當工作頻率大于諧振頻率時，有電流流過開關管的體二極管，開關管具有零電壓關斷條件。在負載為輕載時，開關頻率必須要變化很大才可以保持輸出電壓恒定。當輸入電壓增大時，為保證輸出電壓不變，開關頻率也會增大。

  輸入電壓增加時，變換器的工作頻率逐漸偏離諧振頻率，隨著頻率的增加，會有更多的能量在諧振腔中循環，這里循環能量定義為在開關周期內，送回電源端的能量。這個能量越大，損耗更大。

半橋并聯諧振

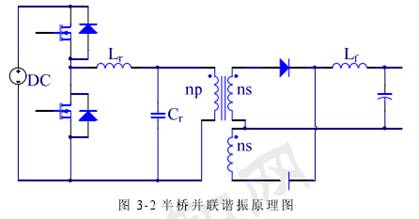

  從圖 3-2 中可以看出半橋并聯諧振的負載與諧振電容并聯，同時二次側增加了一個匹配阻抗的電感。并聯諧振的直流特性分析可以知道開關頻率大于諧振頻率時，實現MOS管的零電壓開通。在輕載和輸出電壓恒定時，開關頻率變化范圍小。隨著輸入電壓逐漸變大，開關頻率需要增大以保證輸出電壓恒定。并聯諧振因?yàn)樨?fù)載與諧振電容并聯，由于串聯等效電阻的存在，即使在輕載的情況下，諧振腔里循環能量仍然不小，造成比較大的損耗，當輸入電壓高時，開關管的關斷電流會很大。

LLC串聯諧振

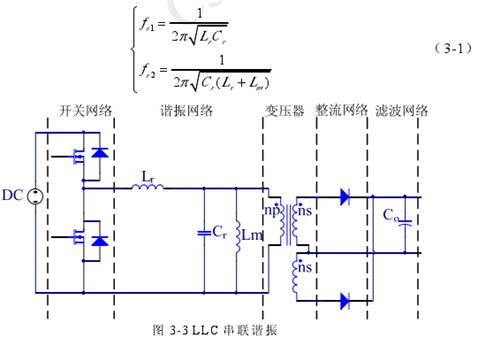

  根據前面分析可知串聯諧振和并聯諧振有明顯的缺點，而 LLC 串聯諧振克服了傳統諧振電路缺陷。如圖 3-3 所示 LLC 串聯諧振主要由開關網絡、諧振槽和整流部分等組成。LLC 串聯諧振在輕載或空載下，工作頻率變化范圍很小，LLC 串聯諧振可以實現開關管零電壓開通（ZVS）和整流管零電流關斷。從本質看 LLC 串聯諧振是擁有兩個諧振點的串聯諧振。
