  諧振的種類

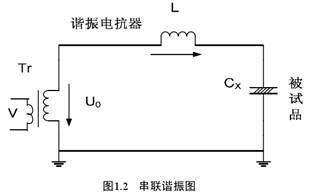

  （1）串聯諧振

  此模型在被試品電流能夠滿足試驗要求而電壓未能滿足試驗要求時采用，試驗中通過試品和電抗器串聯諧振達到所需電壓，以減小試驗設備的容量，從而減少試驗設備的

體積，如圖 1.2 所示。

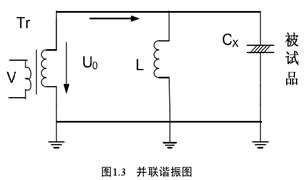

（2）并聯諧振

  此模型在被試品電壓能夠滿足試驗要求而電流未能滿足試驗要求時采用，試驗中通過試品和電抗器并聯諧振達到所需電流，以來減小試驗設備的容量，從而減少試驗設備的體積，如圖1.3 所示。

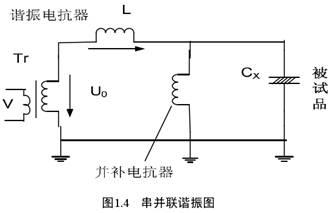

（3）串并聯諧振

  此模型在被試品電壓電流都未能夠滿足試驗要求時采用，試驗中通過試品和電抗器串并聯達到所需的電壓和電流，以來減小試驗設備的容量，從而減少試驗設備的體積，如圖 1.4 所示。

諧振電源在電力系統應用中的優點

  （1）所需電源容量大大減小。通過諧振電抗器和試品電容諧振，串聯諧振電源可輸出較高電壓和較大電流，僅需要提供系統消耗的有功功率，因此，對比傳統電源試驗用電源功率僅為試驗容量 1/Q。

  （2）設備的重量和體積大大減少。串聯諧振電源無需大功率的調壓裝置，以及常用的大功率工頻試驗變壓器，而且，諧振勵磁電源的容量僅為試驗容量 1/Q，體積也僅為傳統試驗裝置的 1/3~1/5，因此諧振電源，具有重量輕，體積小等優點。

 （3）改善輸出電壓的波形。作為諧振式濾波電路，諧振電源，可很大程度上減小輸出電壓波形畸變，得到良好的正弦波形，有效防止諧波峰值造成試品誤擊穿。

 （4）防止大的短路電流燒傷故障點。與并聯諧振或者試驗變壓器方式相比，串聯諧振方式下，若試品的弱絕緣點被擊穿，電路則立即脫諧，回路電流馬上降低為正常試驗電流的 1/Q，僅為并聯諧振或者試驗變壓器方式下擊穿電流的幾十分之一，并且此時擊穿電流是短路電流的數百倍。所以，串聯諧振是有效尋找弱絕緣點的方法之一，且不存在短路電流過大導致故障點損壞的問題。

 （5）不會出現任何恢復過電壓。當試品被擊穿時，由于諧振條件不再滿足，高電壓立即消失，電弧也即刻熄滅。此外，由于恢復電壓的再建過程很長，電源容易在再次升高至閃落電壓之前斷開，整個能量積累過程存在間歇震蕩，電壓的恢復過程場，因此，不會出現任何恢復過電壓。
