電容電感測試儀操作：

　　1、測量電容器

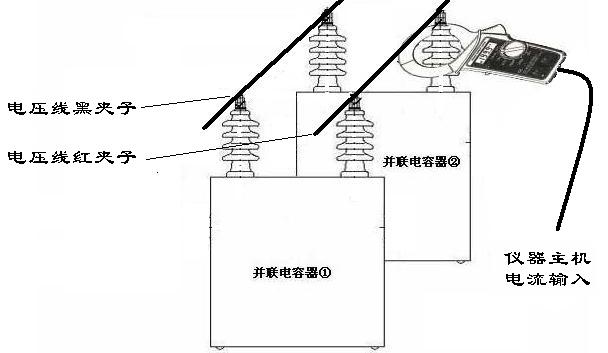

　　測試電壓電纜一端接到“電壓輸出”30V端子上，另一端的電纜夾分別夾在被測電容器組兩極的連接母線上;(如右圖所示)

　　2、測試電流信號電纜插在“電流輸入”輸入插頭上，另一端連于鉗形表上,注意鉗形表鉗口方向，如右圖所示，電壓線紅夾子與鉗形電流表前面板(有顯示屏)為同極性，如果接反，測量電壓和電流的相角的正負符號錯誤，也不能正確識別電容或電感試品;

　　打開儀器電源開關，顯示：　　

　　3、打開儀器電源開關，顯示：

　　4、配合使用“位移”鍵，屏幕循環顯示：自動判別，電容試品，電感試品，電阻試品設置試品類型，通常情況下，采用默認方式：自動，儀器會根據測試電壓和電流的相位差確定試品類型，有些情況下，因為試品電容量太小(低于儀器測量下限)，儀器能準確讀出電流有效值，但不能測出相角，無法判斷試品類型，就需要用戶人為設定試品類型;

　　5、設置好“試品類型”，按“確定”鍵，進入測試，

　　儀器實時采集電壓和電流信號，自動計算并顯示電壓有效值、電流有效值、電壓頻率、電壓—電流的相角(+號為電流超前電壓，為容性試品，對應-號為電流滯后電壓，為感性試品)，儀器經過多次采集數據后，自動計算出結果。

　　儀器根據電壓—電流的相角判斷出電容型試品，計算出電容量(單位μF)、阻抗(電容為容抗，電感為感抗)。

　　6、按“打印”鍵，儀器打印測試結

　　電容電感測試儀注意事項：

　　1、試驗電壓：不了解試品阻抗的情況下可以先用2V試測，如果試驗電流小于1A可以改用30V測量。

　　2、電流檢測：鉗形CT夾到需要測量電流的部位。例如可以夾到連接電容的引線上而不一定是電容的套管。如果是測量總電流，也可以直接夾到電壓引線上。

　　3、鉗形CT朝向：要求將電流鉗的正面朝向紅夾子(即2V或20V)方向，此時儀器自動區分電容、電感或者電阻。

　　4、磁場干擾：建議鉗型CT遠離儀器1米以上。如果測量一個漏磁嚴重的電感，建議遠離電感1米以上。

　　電容電感測試儀工作原理：　　

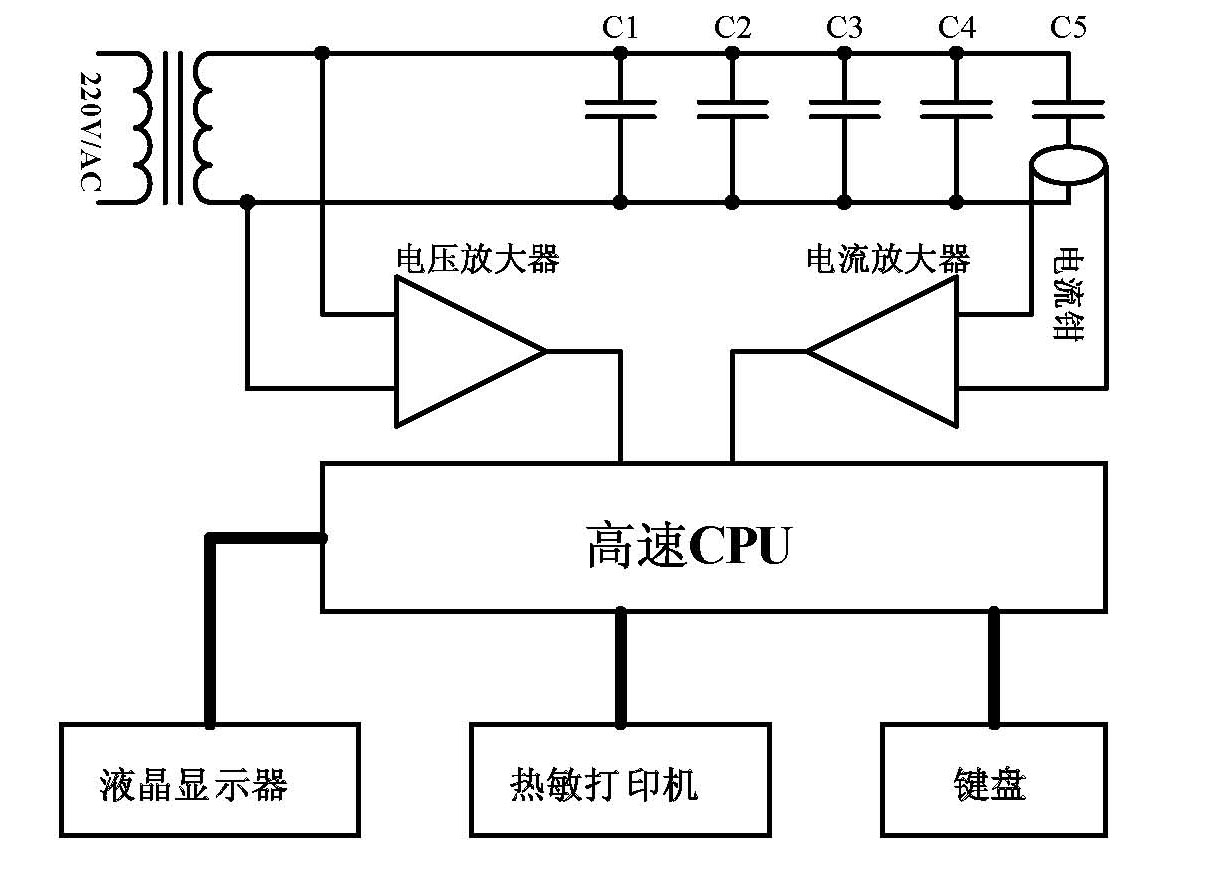

　　變壓器輸出30V或2V測試電壓，通過測試線連接到電容組的兩個匯流排上。匯流排電壓，又經過測試線引入到儀器內部的電壓檢測電路上。經過A/D轉換器變為數字信號后，通過隔離器件，將信號送到CPU。待測電容Cx的電流，經過鉗型CT取樣和程控放大后，通過A/D轉換器變為數字信號，送到CPU。 CPU將收到的數字信號進行處理，并取得電壓 U和電容電流Ic ，然后按：Cx=Ic/ωU計算電容量，ω=2πf,f為頻率。
