  諧振電容耐壓值影響

  根據給定參數計算得出，兩種拓撲結構下諧振網絡具有相同的諧振角頻率w0和品質因數 Q。

  初級串聯諧振電路初級串聯諧振電壓源為1u ，初級諧振電容電壓為

  通過上述計算分析，次級諧振技術能夠有效地降低諧振網絡中功率器件包括諧振電容、變壓器初級繞組的工作電壓，減小了諧振電容極間電壓擊穿、變壓器匝間放電的機率，提高設備運行的穩定性；同時該技術能夠有效地縮小變壓器體積，減小整機體積。

  新型 PDM 調功方式過程分析

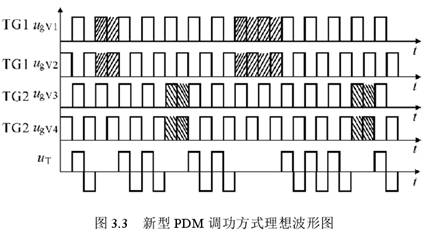

  PDM調功方式通過單位時間內控制功率開關管驅動脈沖的數量來調節設備功率大小，在次級串聯諧振拓撲結構中，進行 PDM 功率調節的同時需要注意變壓器磁通飽和問題。下面提出一種新型 PDM 調功方式，以保證高頻變壓器不出現磁通飽和現象，圖3.3所示為新型PDM調功方式的理想波形圖。

  該設計為原理驗證性設計，電源設計指標具體為：

  （1）輸入電壓：220V/50Hz；

  （2）額定功率：1k W；

  （3）工作頻率：20~40k Hz。

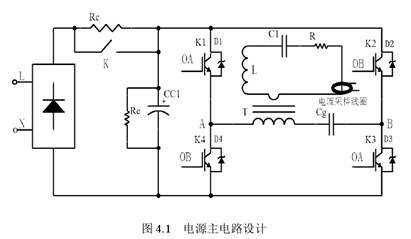

  主電路設計如圖4.1所示

  變壓器參數設計

  在感應加熱電源中，變壓器起到阻抗匹配和電磁隔離的作用，另外在次級串聯諧振網絡中也起到了降低諧振網絡工作電壓的作用。根據工作頻率要求，本設計采用鐵氧體磁芯材料，EE 磁芯繞制方便，且利于散熱，故采用EE型鐵氧體磁芯。

  由于有色金屬通常不易被感應加熱，即具有較小感應阻抗，為實現阻抗匹配需采用較大初次級匝比功率變壓器，變壓器初次級匝比選擇為30:1，變壓器匝比確定后，可通過合理改變感應線圈設計，以達到最佳的阻抗匹配狀態。
