華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。一、實驗目的  1．驗證RLC串聯電路諧振條件及諧振電路的特點。 2．學習使用EWB仿真軟件進行電路模擬。

二、實驗要求：

該實驗要求同學自行設計電路參數，根據理論計算出諧振時的電感、電容大小，并選取幾組不同的數值，通過改變元件參數得到諧振的條件。記錄每一組測試時的電容、電感的參數及電源電壓與電感、電容兩端電壓的大小。

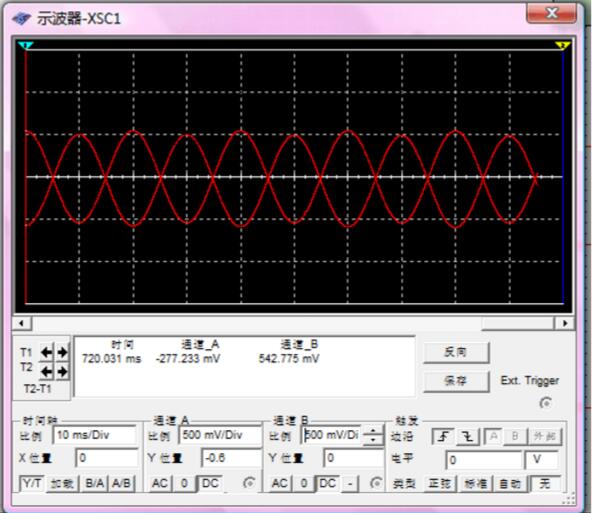

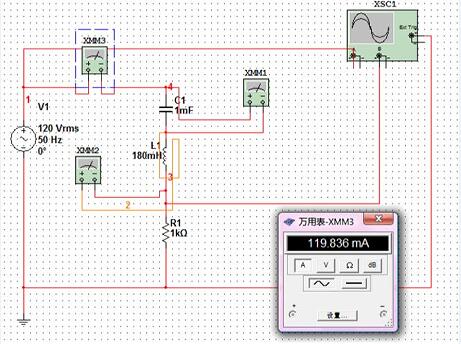

三、實驗內容與步驟  1．電路諧振條件驗證方法  這里有幾種方法可以觀察電路發生串聯諧振：  （1）利用電壓表測量電感元件和電容元件的電壓值，兩者相等時即為串聯諧振。 （2）利用示波器觀察電源電壓與電阻兩端電壓的波形，兩者同相即為串聯諧振。

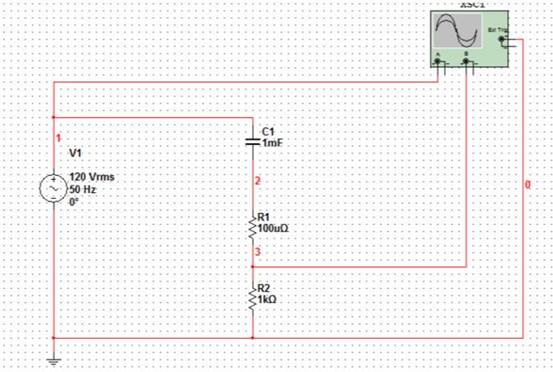

2．RLC串聯諧振電路有幾個主要特征： （1）諧振時，電路為阻性，阻抗最小，電流最大。可在電路中串入一電流表，在改變電路參數的同時觀察電流的讀數，并記錄，測試電路發生諧振時電流是否為最大。 （2）諧振時，電源電壓與電流同相。  這可以通過示波器觀察電源電壓和電阻負載兩端電壓的波形中否同相得到。（3）諧振時，電感電壓與電容電壓大小相等，相位相反。 這可以通過示波器觀察電感和電容兩端的波形是否反相得出，還可用電壓表測量其大小。 3．在EWB的電路工作區連接電路并存盤。注意不一定選擇圖中的參數。 4．根據自己設計的參數并選擇合適的方法驗證串聯諧振條件。并將數據記錄在表格中。 5．根據上述給出的方法或自行設計的方法驗證串聯諧振的條件。

 四、實驗注意事項

 1．使用EWB時注意選擇適當的仿真儀表量程。 2．注意仿真儀表的接線是否正確。 3．每次要通過按下操作界面右上角的“啟動/停止開關”接通電源，或者暫停來觀察波形。 4．使用示波器時要注意選擇合適的時間和幅值來觀察波形。

 五、實驗報告要求

 按規定完成實驗報告，并回答以下問題：  1．你設計的電容和電感元件參數是多少？如果觀察這一電路，你所選擇示波器的單位格時間和幅值各為多少？  2．你在進行電路測試時發現了什么問題？你是如何解決的？
