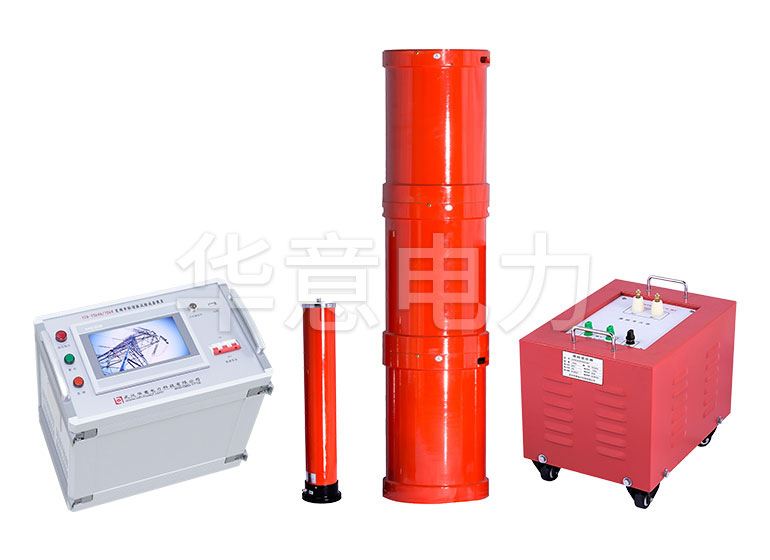

XZB系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器、電容分壓器和補償電容器（選配）組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

1.電流與電壓相位相同，電路呈電阻性。

2.串聯阻抗最小，電流最大：這時Z＝R，則I＝U/R。

3.電感端電壓與電容端電壓大小相等，相位相反，互相補償，電阻端 電壓等于電源電壓。

4.諧振時電感（電容）端電壓與電源電壓的比值稱為品質因數Q，也等于感抗（或容抗）和電阻的比值。當Q>>1時，L和C上的電壓遠大于電源電壓（類似于共振），這稱為串聯諧振，常用于信號電壓的放大；但在供電電路中串聯諧振應該避免。
