電纜故障的粗測方法有很多，以下主要介紹華意電力常用測故障的電阻電橋法和電感沖閃法。
電阻電橋法
主要是利用電阻的大小跟電纜的長度成正比，利用電橋原理測出故障相電纜的端部與故障點之間的電阻大小，并將它與無故障相做比較，近而確定故障點距離其端部的原理進行的。其測量接線原理圖（1）

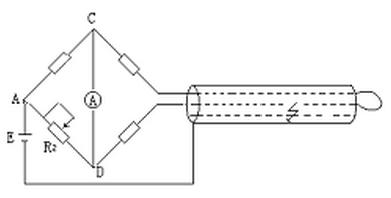

電阻電橋法原理接線圖（1）
當電纜呈斷路性質時，由于直流電橋測量臂未能構成直流通路，所以，采用電阻電橋法將無法測量出故障距離，只有采用電容電橋法或其它方法來測試．其測量接線原理如圖（2）

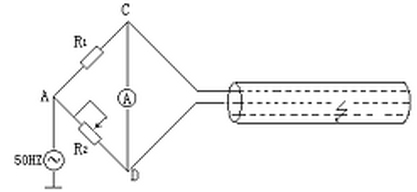

電容電橋法原理接線圖（2）
電感沖閃法

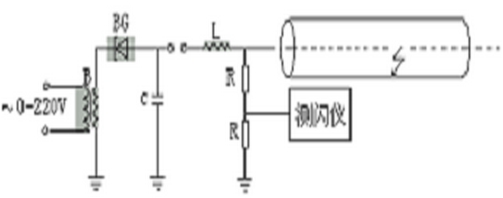

電電感沖閃法原理接線圖（3）

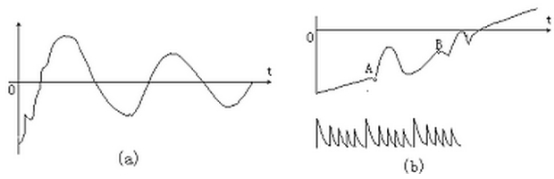

電感沖閃法的實測波形圖（4）
（a） 電感沖閃時在測量端用閃測儀觀察到的閃絡全過程
（b） 將圖擴展后觀察到的回波脈沖
工作原理：電源接上以后，整流器對電容C充電。當充電電壓高到一定數值時，球間隙被擊穿，電容器C上的電壓通過球間隙的短路電弧和一小電感L直接加到電纜的測量端。這個沖擊電波沿電纜向故障點傳播。只要電壓的峰值足夠高足夠大，故障點就會因電離而放電（注：因?yàn)橛构收宵c(diǎn)閃絡放電，不但需要足夠高的電壓，還需要一定的電壓持續時間）。故障點放電所產生的短路電弧使沿電纜送去的電壓波反射回去。
因此，電壓波就在電纜端頭和故障點之間來回反射。為了使反射波不至于被測試端并聯的大電容短路，在電纜和球隙之間串聯一電感線圈L（幾微亨到幾十微亨）組成電感微分電路。因?yàn)殡姼袑?duì)突變電壓有較大的阻抗，有了它，就可以借助于閃測儀觀察到來回反射的電壓波形。如下圖所示，從波形中可以看出電纜里衰減的余弦振蕩及疊加在余弦振蕩上的快變化尖脈沖。
對波形中的慢變化的衰減余弦振蕩可以這樣解釋：故障點放電所形成的短路電弧使電纜相當于一根短路線，球間隙擊穿瞬時就是充電電容器C對短路線放電的過程。由于短路線可等效成一個電感，因而它們相當于一電容充放電振蕩回路。考慮到回路損耗，得到的就是一個衰減的余弦振蕩。如上圖所示。
球間隙放電后形成的短路電弧將電容器上的電壓通過電感L加到電纜測量端，這是一個負的沖擊電壓。由于電感L和傳播過程中電壓積累時間的影響，加到故障點的電壓有一個漸變過程，如下圖中的虛線①所示。因?yàn)楣收宵c(diǎn)放電要有一定的高壓，而且故障點電離還要有一定的遲延時間，所以沖擊電壓的前一段將越過故障點而向終端傳播過去。當電壓積累到一定時候，故障點放電，放電形成的短路電弧將沖擊電壓的后面部分反射回測試端，其反射波形成如下圖中的階躍曲線②所示（為分析方便起見，近似為正向階躍電壓）。

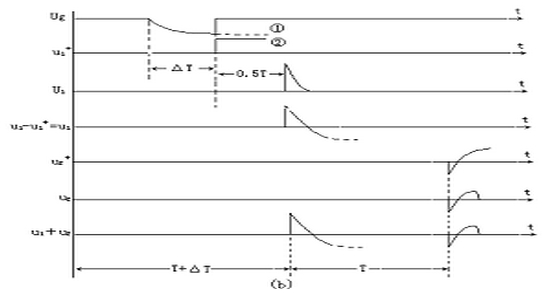

回波快速脈沖形成過程圖（5a） 回波快速脈沖形成過程圖（5b）
（a） 求U1的等效電路 （b）波形圖
這個反射的正向階躍電壓U1＋向電纜測量端傳播，稱為第一入射波。當它傳到測量端時，將在測量端產生電壓U1。根據傳輸線理論，電壓u1可由上圖等效電路求得。為了便于分析，先暫不考慮電纜損耗，圖中Z0是電纜的特性阻抗。由于電容器C的容量較大，在研究測量端的反射時可暫且近似為短路。這樣，上圖就形成了一個時常數t＝L/Z0的微分電路。因此u1＋在測量端得到的電壓u1是一個尖頂?shù)奈⒎置}沖。
U1的起點較u2開始閃絡的時間滯后了電波從故障點到測量端傳播所需的時間T/2。 U1在測量端還會被反射。反射波電壓u1－等于u1和u1＋之差。U1－到達故障點后又會被故障點的短路電弧反射，然后又傳到測量端，成為第二入射波，以u(píng)2＋表示。U2＋較u1－滯后了電波在測量端到故障點之前往返所需的時間T，而極性相反。同理，用上圖的等效電路可以的到u2＋在才測量端所產生的電壓u2。 我們實際觀察到的是u1＋u2＋?。
由于電容器C上的電壓不能保持不變，隨著電容器C上負壓的減小，波形應向上升。此外，傳播損耗和電弧反射的不完全也會使波形的突變部分變得比較圓滑。考慮到上述因素，實際波形為如上圖、（b）所示余弦衰減振蕩波形。
因?yàn)楣收宵c(diǎn)的延遲放電時間△T隨具條件的變化而變化，是隨機量，所以測量故障點的位置只能用u1和u2兩個波形的起點時間差，而不能用u1滯后于開始加沖擊電壓的時間差T＋△T。
電感沖閃法的巨大優點在于幾乎能適應任何類型的故障。大量實踐證明，電感沖閃法是對付那些被人們用別的方法測不出來而被稱之為最頑固的故障的最強有力手段。
在電纜故障測尋時，借助現代化的儀器和設備，便可準確迅速地確定故障點的精確位置，為故障的迅速處理，盡快恢復送電贏得寶貴的時間。但是如果測尋不得法，則可能導致設備的損壞和故障的擴大，給電廠帶來不必要的損失，給測尋工作增添麻煩。
