操作時需注意事項：
1. 儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
2. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
3. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
4. 使用前，儀器的接地端子必須接好地線；
5. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
6. 測試過程中，不允許拆除測試線；
7．測試結束后，先關閉儀器再拆除所有接線。
(一) 帶繞組測試：

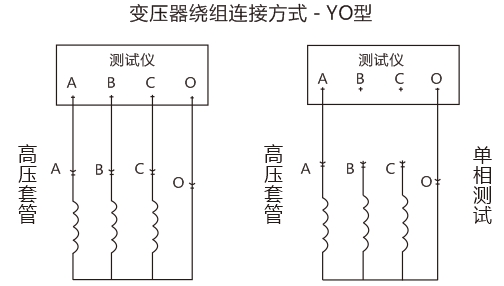

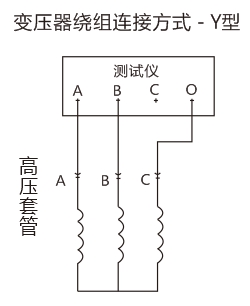

1．拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、O端子上。（要根據顏色來分每相的電壓和電流的線要同種顏色）下面為現場接線圖：

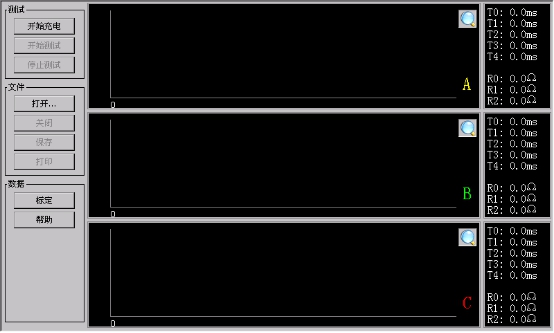

2．確認以上接線無誤后，開機，儀器自檢后進入主菜單。
3．點擊“開始充電”

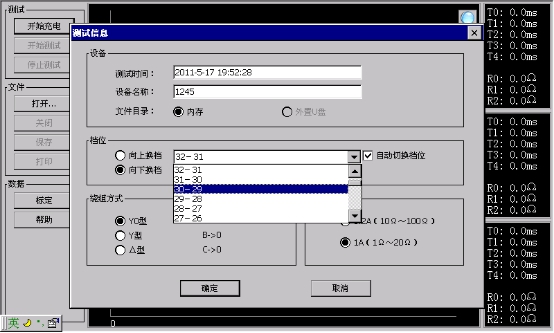

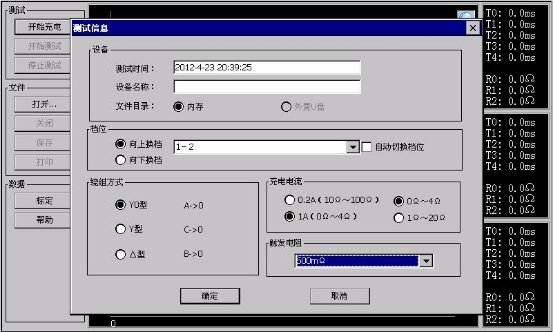

顯示：
測試時間：計算機內部的時間，自己標定，不需人來改動；
設備名稱：點擊后儀器內部會出現一個鍵盤，用拼音可以輸入漢字；
文件目錄：當有外接U盤時，儀器優先外接U盤保存和讀取數據，也可以選擇內存保存和讀取數據；（在測試中間的時候插入U盤要等測試結束才默認U盤）
檔位：點擊“向上換檔”后面顯示“1—2”點擊
可以選擇
1—2
2—3
…
8—9A
9A—9B
9B—9C
…
34—35
點擊“向下換檔” 后面顯示“35—34”點擊
可以選擇
35—34
34—33
…
9C—9B
9B—9A
9A—8
…
2—1
自動切換檔位：選擇了自動切換檔位，變壓器上的充電電流不停，不用重新設置變壓器的參數，可以實現連速測試，節約測試時間；

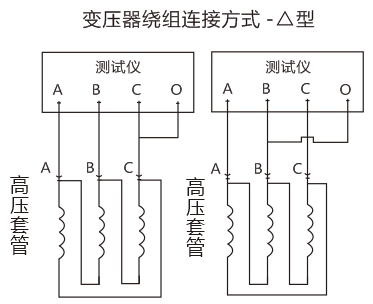

繞組方式：接線方式（這個決定了電阻的算法，一定要正確）；△型的測試，按照屏幕顯示的接線，測試一組完成，再測試另外一組，后面三相的結果都顯示在一屏。
充電電流：0.2A 10Ω～100Ω
1A 1Ω～20Ω

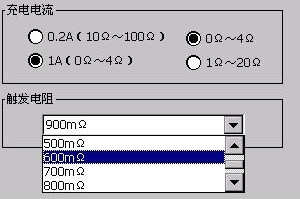

觸發電阻：在選擇0.2A的時候不用選擇
在選擇1A 0Ω～4Ω 1Ω～20Ω
根據現場電阻的大小，來選擇觸發電阻（要低于實際的電阻），讓顯示的波形更加完整。
4. 點擊“確認”進入

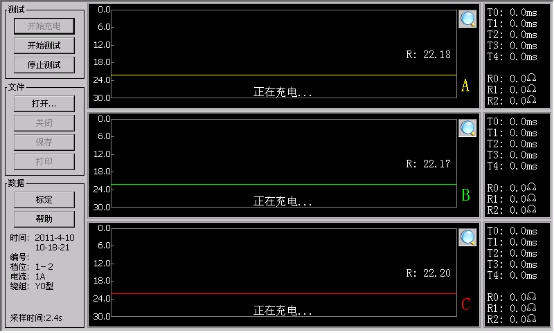

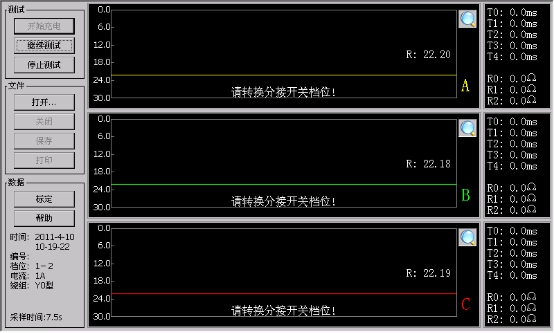

等電阻值顯示穩定后。
5. 點擊“開始測試”進入

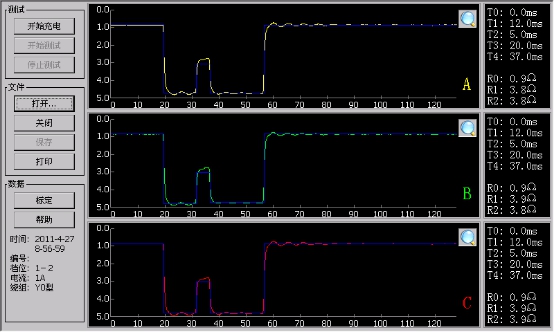

在選擇了自動切換檔位后 現在“開始測試”變換為“繼續測試” 等這個檔位測試結束，可以點擊“繼續測試”出現上面的界面。不用來回的設置參數和充電。開關轉換完后，儀器顯示：
藍色的線條是儀器自動分析數據標定的線條，可以人性化的改動。

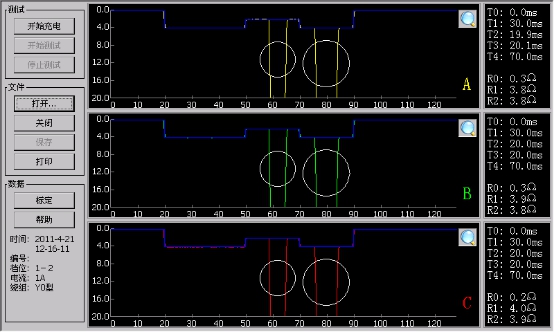

此圖為變壓器有載開關有斷點的波形，白顏色的圓圈是提醒用戶注意。

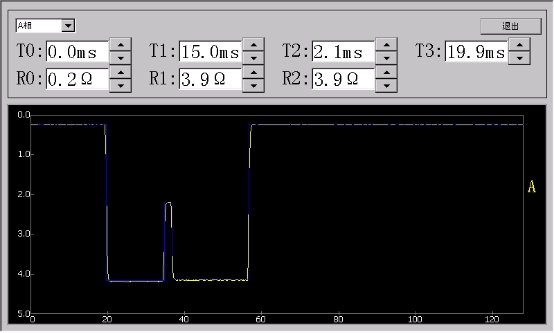

6. 點擊“
”放大變形顯示，調整數據：
點擊
可以選擇A相、B相、C相分別查看。
按上下可以修改坐標，藍色的線條一起移動，使測試的結果更加準確。
返回上級屏幕。

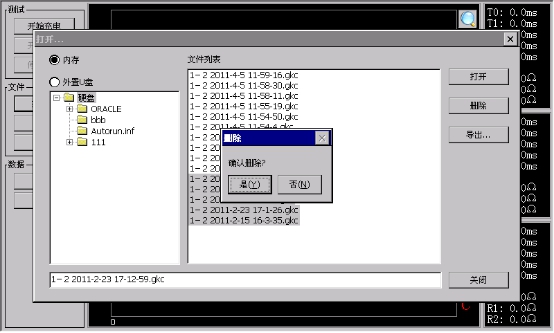

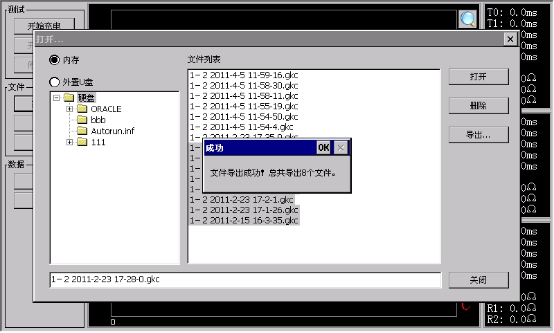

7．點擊“文件打開”可以查詢，保存 刪除 導出數據。
(二) 不帶繞組測試
1．有中性點的把有載開關的U、V 、W 三相的1、2、3、4、5分別連接在一起。儀器的A 、B 、C 、O分別對應的接在U、V 、W和中性點上，接線方式 YO 測試方法和帶繞組測試一樣。
2. 沒有中性點的把有載開關的U、V、W 三相的1、3、5、7分別連接在一起。2、4、6、8分別連接在一起，儀器的A、B、O分別對應的接在U、V、W上，接線方式Y測試方法和帶繞組測試一樣。
3. 對于中間調壓的有載開關U、V、W 三相的1、2、3、4。分別連接在一起。U、V、W 三相的另外一端都連接在一起作中性點。儀器的 A、B、C、O分別對應的接在U、V、W上和作的中性點上。接線方式YO測試方法和帶繞組測試一樣。
2.2 開關的動作原理及數據分析

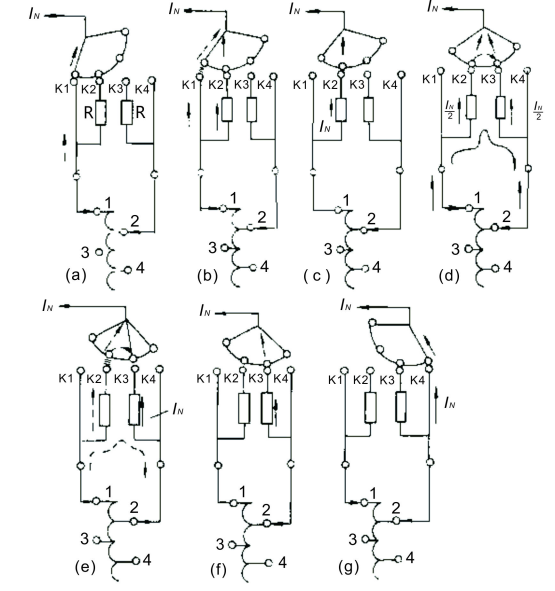

下圖是一相開關的動作原理：

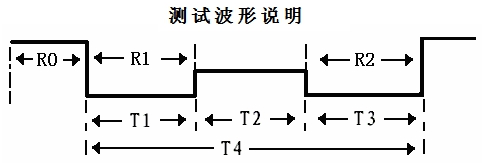

開關的動作是由a b c d e f g的順序依次動作，儀器測試出來的波形如下：
R0：線圈電阻和連線電阻（不計）
R1：第一個過渡電阻阻值
R2：第二個過渡電阻阻值
T0：同期性（以A相為參考點）
T1：第一個電阻運行時間
T2：第一個電阻與第二個電阻并聯運行時間（橋接時間）
T3：第二個電阻運行時間
T4：整體過渡時間
2.3 上位機的安裝
在儀器內面配置的U盤插上電腦，打開U盤，復制文件

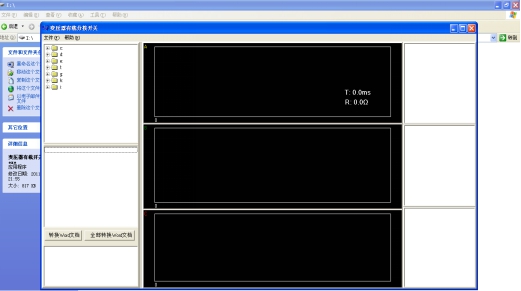

到計算機的桌面即可。雙擊文件出現：
打開U盤，查找所以分析的文件（可以根據時間 檔位來查找）點擊文件出現：
光標移到波形中間，顯示的是哪個點的時間和阻值哪里點擊轉換WORD文檔顯示:文件在U盤內面，要打開WORD文檔顯示測試的報告。
