帶電電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（定性及定量的雙重判別）、快速、操作簡單、應用范圍廣等特點。

   它在電纜施工及維護工作中具有重要的意義。帶電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼，驅動大口徑卡鉗發射平均值為0的大電流相位編碼信號。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束其它電纜中鑒別出來。帶電電纜識別儀也可以把輸出信號直接連接到停電運行的電纜上，這時可以識別接地回路達到1000歐姆以上。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

帶電電纜識別儀的使用方法

1. 帶電電纜識別儀接線方法分為直連法和耦合法：

A、直連法只適用于不帶電電纜的識別，

B、耦合法帶電不帶電都可以進行識別

2. 直連法：將待識別的電纜接地線斷開，將儀器信號電流輸出線（紅夾子）

接任一好相，該相另一端接大地。信號電流回流線（黑夾子）接大地。

3. 識別方法：首先判斷相位，以表頭指針的初始擺幅為準，讓電流順著接  收鉗指示的方向流過。如果是待識別的電纜，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電纜同相位的情況可以進行幅度對比，調整接收器靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待識別電纜。
    4. 電纜識別儀耦合法：使待識別電纜兩端與大地相連（通過芯線、屏蔽或者鎧都可），構成閉合回路。調整接收器靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待識別電纜。

5. 應以相位判斷為主，表針擺幅幅度為輔的判斷方法。

6. 識別儀主機輸出紅色插座（夾子）應連接至待識別電纜的好相或絕緣值 相對高的一相，該相終端必須可靠接地。

7. 測試是通過大地構成回路的，所以電纜必須可靠接地。

2.2 電纜識別使用說明

（注意：此時打開手持接收機開關，即指示燈亮）

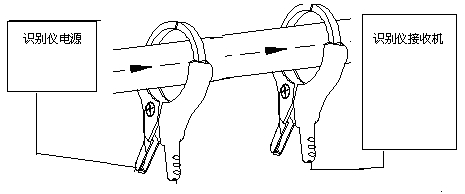

（帶電電纜識別接線）（圖1）

1. 打開識別儀電源開關

2. 將和識別儀電源相連的發射鉗卡在待識別帶電電纜的合適位置

3. 按下測試按鍵。

4. 將帶電識別儀接收機與接收鉗相連。

5. 將接收鉗卡在待測電纜上。

6. 打開帶電接收機電源開關，將接收機靈敏度調至合適位置（由小到大逐步調整，防止打表），調整表頭零位。這時只有加信號的帶電電纜上能接收到信號，且信號擺動頻率和識別儀電源輸出切換頻率相一致。

7．在強干擾情況下，先將靈敏度電位器調至最低（向左旋轉），調零要與調節靈敏度同時反復進行，在實際使用中甚至要先將指針調向“0”位左邊一些，反復調節“調零”、“靈敏度”兩個電位器逐步逼近指針最大擺幅。對幅度進行對比，幅度最大的就是待識別電纜。

2.3 不帶電電纜識別使用說明

（注意：此時關閉手持接收機開關，即指示燈滅）

電纜識別儀信號發生器由交流/直流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。

接線方法1、將該電纜近端鎧裝與大地斷開，將測試儀輸出線紅夾子夾在待測電纜芯線上，將測試儀輸出線黑夾子夾在接地點或地釘上，該電纜對應芯線在遠端與接地點或地釘相連。

接線方法2、如果是一根短電纜（只有電纜兩端鎧裝接地，中間沒有接地點），將該電纜近端鎧裝與大地斷開，將本測試儀輸出線紅夾子夾在待測電纜鎧裝上，將本測試儀輸出線黑夾子夾在接地點或地釘上，必須保證遠端電纜鎧裝可靠接地。

1.打開識別儀電源開關。

2.將識別儀電源用專用線接在待識別電纜的芯線及接地點或地釘上。

3.按下測試按鍵。

4.將識別儀接收機與接收鉗相連。

5.注意接收鉗箭頭方向為電流流入方向（正方向），否則表針擺動與以上說明正好相反。

6.將接收鉗卡在待測電纜上。

7.將接收機靈敏度調至合適位置，

8.這時手持接收機既可看到擺動信號。

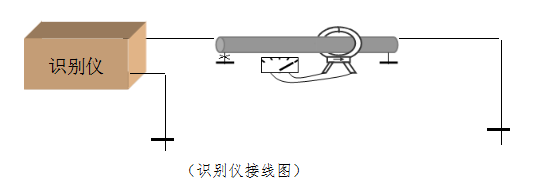

識別儀接線圖如圖所示

發射機與接收機開始正常工作后，傳感器線圈中感應的電壓在手持接收機顯示出來，指針擺動方向即是電流方向，只有電流流出的這根電纜指針向右偏并且擺幅較大，這根就是要找的電纜。所有其它電纜只流過返回電流，指針向左偏并且擺幅較小。
