接地電阻測試儀是電力、郵電、鐵路、通信、礦山等部門常用的接地電阻測量裝置，它摒棄了傳統的人工手搖發電工作方式，采用先進的大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一，是一種操作簡單、測量準確的高精密電測儀器。

   華意電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。

一、接地電阻測試儀的工作原理

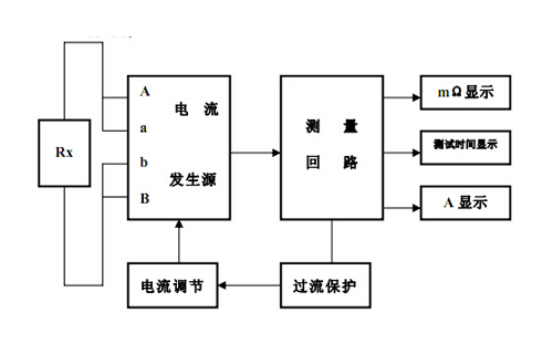

接地電阻測試儀的工作原理很簡單，我們以DER2572接地電阻測試儀為例，來看一下它的工作原理圖。

二、接地電阻測試儀的測量方法

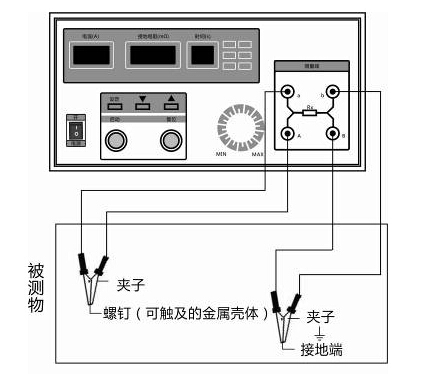

1、接線。將一副（二組）測試線，紅線組中粗、細測量棒一端分別插入測試儀“A”、“a”測量端上（粗線對“A” ，細線對“a”） ；黑線組中粗、細測量棒一端分別插入測量?jī)x“B”、“b”測量端上（粗線對“B”，細線對“b”），測量線另一端的夾子分別接被測設備保護可觸及的金屬殼體和接地端。 注：有的用戶將電源線插頭上接地端代替被測物接地端，這樣給測量帶來誤差，會增加引線電阻引起的測量值。當大電流流過接地線，接地線會發熱，所以所測量時間不宜過長。

2、測試步驟。

a.單次測試。 按一下接地電阻測試儀的“啟動”按鈕，“測量”指示燈亮。調節面板上的“電流調節”旋鈕，至所需測試電流值。此時時間窗口顯示剩余測試時間。如被測物合格，測試時間一到，儀器會發出“嘟”一聲后，且“合格”指示燈亮，電阻顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于報警設定值時，“報警”指示燈亮，待測試時間一到，儀器停止工作，并發出聲報警，則判被測物為不合格品。然后按一下“復位”鍵，儀器退出測量狀態，回到初始狀態，“測量”指示燈滅。

b.連續測試。 當時間顯示窗口顯示為“0”時，按一下“啟動”按鈕，就能連續對被測物進行測試，不必再按動“啟動”按鈕。測量中結果判斷為實時顯示值。

在測試儀過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示“――――”，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，儀器顯示“――――”。

使用接地電阻測試儀時還需注意，當測試電流小于 1A 時， “欠流”指示燈亮；當測試電流大于 30A 時，儀器自動切斷電流，停止測試，并且“過流”指示燈亮，接地電阻顯示窗口顯示“――――”。

DER2572接地電阻測試儀是華意電力自主研發的一款高性價比接地電阻測試儀，它適用于測量各種電機、電器、儀器儀表、家用電器等設備的保護接地端和可觸及的金屬殼體之間的電阻值。具有測量準確，操作方便等優點。符合GB4706.1《家用和類似用途電器的安全通用要求》和GB9706.1《醫用電氣設備安全通用要求》等國家標準中相關條款的試驗要求。
