鉗形接地電阻測試儀使用方法及原理

發布時間:2020-08-21 16:48:01 瀏覽次數:6541

  1.鉗形接地電阻測試儀多點接地系統

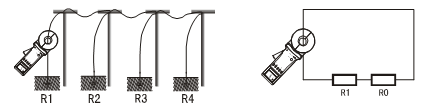

  對多點接地系統(例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等),它們通過架空地線(通信電纜的屏蔽層)連接,組成了接地系統。見下圖。當用鉗表測量時,其等效電路如下:

鉗形接地電阻測試儀多點接地法

  其中:R1為預測的接地電阻。

  R0為所有其它桿塔的接地電阻并聯后的等效電阻。

  雖然,從嚴格的接地理論來說,由于有所謂的“互電阻”的存在,R0并不是通常的電工學意義上的并聯值(它會比電工學意義上的并聯值稍大),但是,由于每一個桿塔的接地半球比起桿塔之間的距離要小得多,而且畢竟接地點數量很大,R0要比R1小得多。因此,可以從工程角度有理由地假設R0=0。這樣,我們所測的電阻就應該是R1了。

  多次不同環境、不同場合下與傳統方法進行對比試驗,證明上述假設是完全合理的。

  2.鉗形接地電阻測試儀有限點接地系統

  這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連;再如某些建筑物的接地也不是一個獨立的接地網,而是幾個接地體通過導線彼此連接。

  在這種情況下,如果將上圖中的R0視為0則會對測量結果帶來較大誤差。

  出于與上述同樣的理由,我們忽略互電阻的影響,將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。這樣,對于N個(N較小,但大于2)接地體的接地系統,就可以列出N個方程:

鉗形接地電阻測試儀計算公式

  其中:R1、R2、…….RN是我們要求得的N個接地體的接地電阻。

  R1T、R2T、……RNT分別是用鉗表在各接地支路所測得的電阻。

  這是一個有N個未知數,N個方程的非線性方程組。它是有確定解的,但是人工解它是十分困難的,當N較大時甚至是不可能的。

  為此,請選購我公司的有限點接地系統解算程序軟件,用戶即可使用辦公電腦或手提電腦進行機解。

  從原理上來說,除了忽略互電阻以外,這種方法不存在忽略R0所帶來的測量誤差。

  但是,用戶需要注意的是:您的接地系統中,有幾個彼此相連接的接地體,就必須測量出同樣個數的測試值供程序解算,不能或多或少。而程序也是輸出同樣個數的接地電阻值。

  3.鉗形接地電阻測試儀單點接地系統

  從測試原理來說,ETCR系列鉗表只能測量回路電阻,對單點接地是測不出來的。但是,用戶完全可以利用一根測試線及接地系統附近的接地極,人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法,此方法可應用于傳統的電壓-電流法無法測試的場合。

  ⑴.二點法

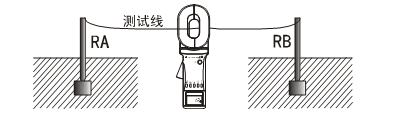

  見下圖,在被測接地體RA附近找一個獨立的接地較好的接地體RB(例如臨近的自來水管、建筑物等)。將RA和RB用一根測試線連接起來。

二點法

  由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。

  RT=RA+RB+RL

  其中:RT為鉗表所測的阻值。

  RL為測試線的阻值。

  將測試線頭尾相連即可用鉗表測出其阻值RL。

  所以,如果鉗表的測量值小于接地電阻的允許值,那么這兩個接地體的接地電阻都是合格的。

  ⑵.鉗形接地電阻測試儀三點法

  如下圖,在被測接地體RA附近找二個獨立的接地體RB和RC。

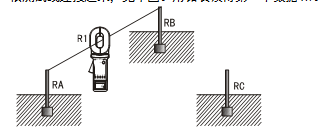

  *步,將RA和RB用一根測試線連接起來,見下圖。用鉗表讀得*個數據R1。

三點法

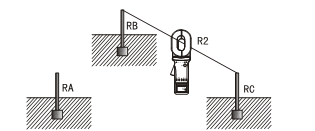

  第二步,將RB和RC連接起來,見下圖。用鉗表讀得第二個數據R2。

鉗形接地電阻測試儀三點法

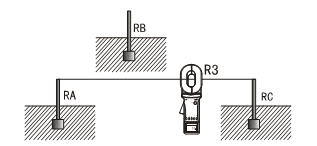

  第三步,將RC和RA連接起來,見下圖。用鉗表讀得第三個數據R3。

鉗形接地電阻測試儀使用方法

  上面三步中,每一步所測得的讀數都是兩個接地電阻的串聯值。這樣,就可以很容易地計算出每一個接地電阻值:

  由于: R1=RA+RB R2=RB+RC R3=RC+RA

  所以: RA=(R1+R3-R2)÷2

  這就是接地體RA的接地電阻值。為了便于記憶上述公式,可將三個接地體看作一個三角形,則被測電阻等于鄰邊電阻相加減對邊電阻除2。

  其它兩個作為參照物的接地體的接地電阻值為:

  RB=R1-RA RC=R3-RA

  鉗形接地電阻測試儀電阻測量原理:

  鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號,并在被測回路上感應一個電勢E。

  在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量,并通過下面的公式即可得到被測電阻R。R=E/I
