華意電力專業生產直流高壓發生器(也稱為工頻高壓發生器)，接下來為大家分享直流高壓發生器的接線圖

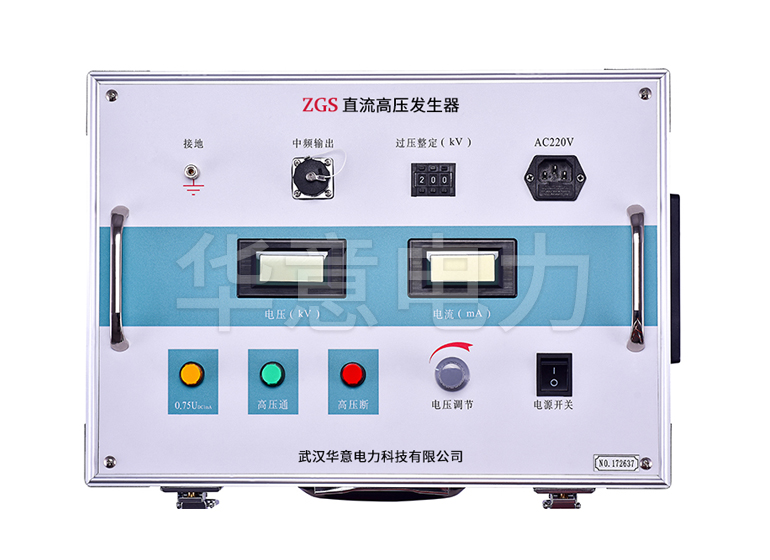

　　1.控制箱面板示意圖

圖 2 面板布局圖

　　1、五芯航插 2、接地端子 3、電源插座 4、電源開關 5、過壓整定撥碼 6、電壓調節旋鈕 7、電流表頭 8、高壓斷帶燈按鈕 9、高壓通帶燈按鈕 10、0.75 倍帶燈按鈕 11、電壓表頭

　　說明：

　　(1)中頻及測量電纜快速連接插座：用于機箱與倍壓筒的連接。連接時 只需對準將電纜插頭壓下順時針方向轉動到位,拆線時只需逆時針轉動電纜 插頭。

　　(2)控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地端 連接為一點后再與接地網相連。

　　(3)電源輸入插座：將隨機配備的電源線與電源輸入插座相連。(交流 220V±10%，插座內自帶保險管。

　　(4)電源開關：向前按下，電源接通，高壓斷紅燈亮。反之為關斷。

　　(5)過壓整定撥盤：用于設定過電壓保護值。撥盤所顯示單位為 kV，設 定值為試驗電壓的 1.1 倍。

　　(6)電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反 之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

　　(7)數顯電流表：數字顯示直流高壓輸出電流。

　　(8)紅色帶燈按鈕：高壓斷紅燈亮，表示電源已接通及高壓斷開。在高 壓通綠燈亮狀態下按下高壓斷紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

　　(9)綠色帶燈按鈕：高壓接通按鈕、高壓指示燈。在高壓斷紅燈亮的狀 態下，按下高壓通綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可 升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下高壓通綠色按 鈕，綠燈亮紅燈仍亮，但松開綠色按鈕綠燈滅紅燈亮，表示機內保護電路已 工作，此時必須關機檢查過壓整定撥碼開關設置是否小于滿量的 5%及有無其 它故障后再開機。

　　(10)黃色帶燈按鈕：高壓通綠燈亮時有效，當按下 0.75UDC1mA黃色按鈕后黃燈亮，輸出高壓降至原來的 0.75 倍，并在一分鐘內保持此狀態。此功能 是專為氧化鋅避雷器快速測量 0.75UDC1mA用。按下高壓斷紅色按鈕，紅燈亮、 綠燈和黃燈滅，高壓切斷并退出 0.75 倍狀態。

　　(11)數顯電壓表：數字顯示直流高壓輸出電壓。

　　2.倍壓筒示意圖　　

圖 3 倍壓筒示意圖

　　1.高壓引出接線柱(可連接微安表和水阻)

　　2.均壓球

　　3.倍壓筒體

　　4.接地端子

　　5.底座

　　6.中頻連接端子

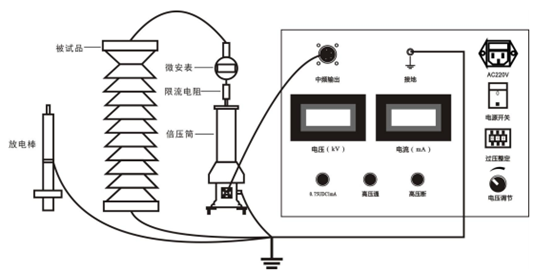

　　(3)試驗回路連接圖　　

圖 4 試驗回路連接圖
