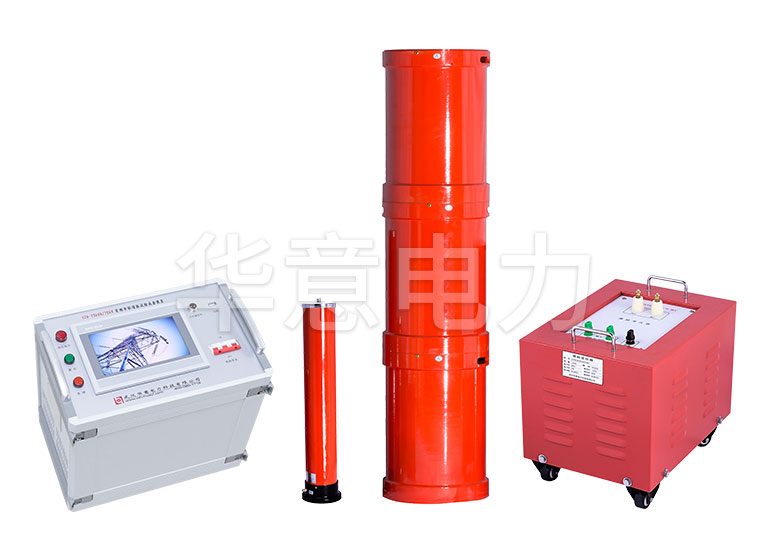

一、XZB 系列變頻串聯諧振耐壓裝置被試品對象及試驗要求：

1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.95μF，試驗頻率30~300Hz，試驗電壓52kV；

2、110kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.147μF，試驗頻率30~300Hz，試驗電壓128kV；

二、 工作環境：

1. 環境溫度：－150C –45 0C；

2. 相對濕度：≤90%RH；

3. 海拔高度:  ≤3000米；

三、裝置主要技術參數及功能：

1. 額定容量：640kVA；

2. 輸入電源：三相380V電壓，頻率為50Hz；

3. 額定電壓：256kV;  32 kV;

4. 額定電流：2.5A；20A;

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

四、裝置容量的確定：

35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.95μF，試驗頻率30~300Hz，試驗電壓52kV。頻率取31Hz試驗電流 I=2πfCU試 =2π×31×0.95×10-6×52×103=9.6A對應電抗器電感量 L=1/ω2C=27H設計八節電抗器，使用電抗器兩節串聯四組并聯，則單節電抗器為80kVA/32kV/2.5A/54H，裝置總?cè)萘繛?40kVA。

驗證:

110kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.147μF，試驗頻率30~300Hz，試驗電壓128kV；

使用電抗器四節串聯兩組并聯,此時電感量為L=54*4/2=108H試驗頻率f=1/2π√LC=1/(2×3.14×√108×0.147×10-6)=40Hz試驗電流I=2πfCU試 =2π×40×0.147×10-6×128×103=4.7A

結論：裝置容量定為640kVA/256kV/32kV，分八節電抗器，電抗器單節為80kVA/32kV/2.5A/54H通過組合使用能滿足上述被試品的試驗要求。
