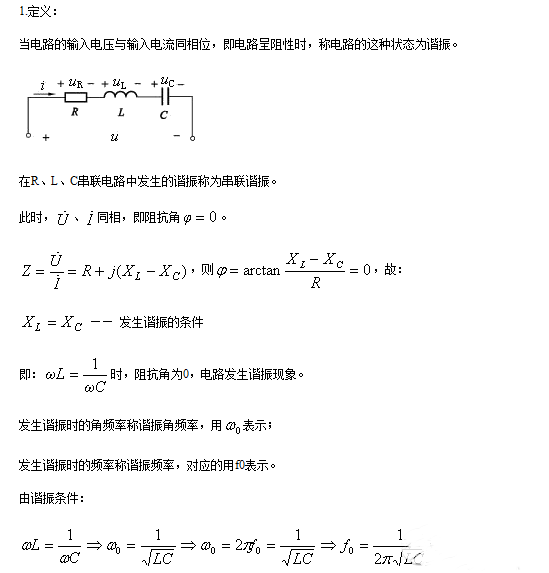

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

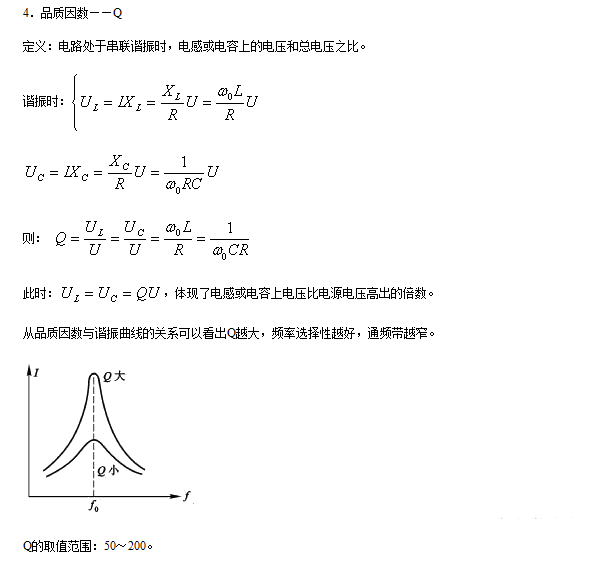

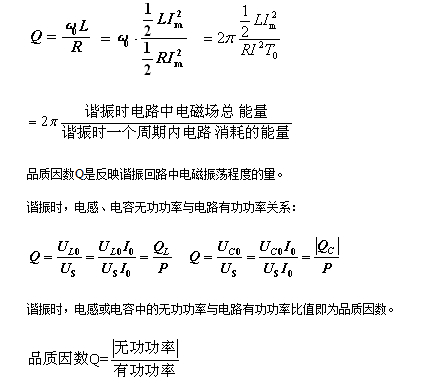

　　在電力系統中，當電壓過高時，可能擊穿絕緣介質，損壞電氣設備;在無線電電路中，則常利用諧振的特點達到有選擇的傳遞信號的目的。電感或電容上產生的電壓到底是電源電壓的多少倍?我們用品質因數Q來表示。　　

　　在收音機電路中，品質因數Q值越大，很容易就可以檢測出需要的信號，它的選擇性越好，好的電路。但是在實際中，Q值并不總是越大越好，比如音頻放大，我們所要選擇的頻率不是一個單一的頻率，我們希望放大的是整個聲音頻帶范圍內的信號，也就是通頻帶要寬越好，這樣才能保證信號不出現失真，由于Q與通頻帶寬度存在矛盾，此時一般選擇一個適中的值。　　

　　因此串聯諧振又稱電壓諧振。

　　諧振時電感和電容兩端的等效阻抗為0，相當于短路。　　

　　阻抗條件，諧振后虛部相等符號相反。串聯阻抗等于0，并聯阻抗等于無窮大。就是在諧振的時候，串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)。

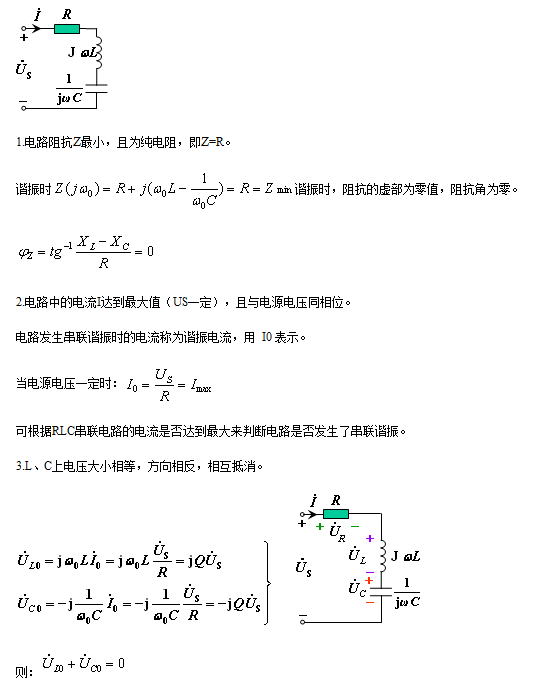

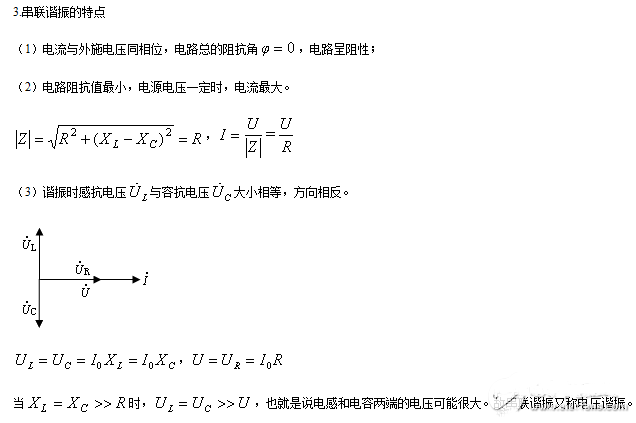

　　在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

　　諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

　　在電阻、電容和電感串聯的電路中，感抗Xl和Xc的作用是直接相減的。如果滿足一定條件，恰好使Xl=Xc，則電路的電抗等于零，電路中的電流和電壓相位相同，沒有無功功率在電阻與電感、電容間交換。電路的這種狀態稱為串聯諧振。

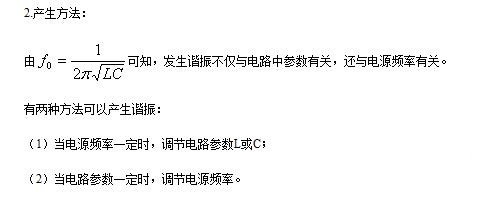

　　電路諧振條件是Xc=Xl，即ωL=1/ωC，由此可得電路固有諧振條件為f0=1/(2π√LC)。

　　阻抗條件：諧振后虛部相等符號相反。串聯阻抗等于0，并聯阻抗等于無窮大。就是在諧振的時候，串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)?；蛘哒f：(1)串聯電路中：總的輸入阻抗的虛部等于零(諧振就是輸出的電壓和電流同相)(2)并聯電路中：總的輸入導納虛部為零
