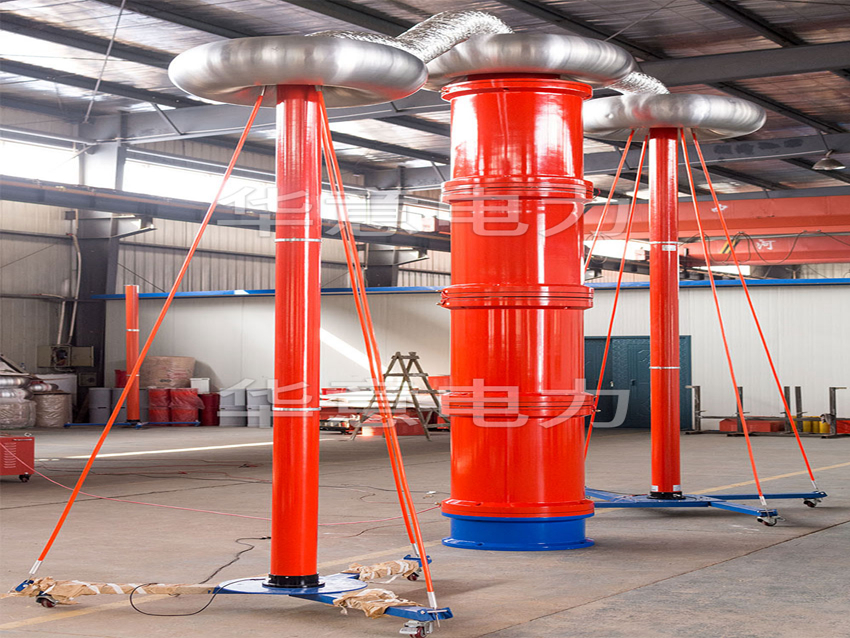

便攜式變聯諧振耐壓試驗裝置主要以下方面：

　　1、6kV-500kV高聯電纜的交流耐壓試驗

　　2、6kV-500kV變壓器的工頻耐壓試驗

　　3、GIS和SF6開關的交流耐壓試驗

　　4、發電機的交流耐壓試驗

　　5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

　　要求不同，價格不同。 好比，只需考慮6KV，1KM電纜的串聯諧振耐壓設備與考慮500KV，5KM電纜、500KV

　　GIS和SF6開關，隔離開關的串聯諧振耐壓設備，配置、重量、價格都會有很大的區別。 以上主要據客戶的最后選型的變頻諧振成置的，首先我們看看變頻串振試驗成套裝置咱們進行選型。

　　變頻串聯諧振試驗裝置適用于電力電纜、電力變壓器、發電機組(水力發電機或火力發電機組)、電機、開關柜、GIS開關等大容量，高電壓的電容性試品的交接和預防性試驗。可根據客戶需求制造10KV、35KV、110KV、220KV、500KV電壓等級的串聯諧振試驗裝置。變頻串聯諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業。

　　根據單位需要進行工頻(或交流)耐壓試驗的被試品種類,列出最高、最低試驗電壓，最大、最小試驗電流和最長試驗時間，確定諧振電抗器的電壓等級，額定電流及電感值、臺數，根據最大、最小Q值，最后確定變頻電源和勵磁變壓器的容量及電壓。

　　(1)變頻電源

　　1)額定輸出功率。最低頻率下諧振電抗器總?cè)萘砍訯值

　　2)輸入電壓(U1)。單相或三相，裝置容量不是很大時盡量選用單相電源，因?yàn)楝F(xiàn)場易得。

　　3)輸入電流。變頻電源功率除以輸入電壓,再除以Q值。

　　4)輸出電壓(Un)。一般在200V~250V~300V~350V中選一個，裝置容量較大時，宜選擇電壓較高的或其他合適的電壓。

　　5)輸出電流。變頻電源輸出功率除以輸出電壓，應與與勵磁變壓器及諧振電抗器相匹配。

　　6)輸出頻率。一般為30—300Hz。

　　7)工作制。滿負載下連續運行時間。

　　a.僅對GIS、變壓器等設備進行交流(工頻)耐壓試驗用的時間可取短一些，如15min或30min。

　　b.如需對交聯電纜進行交流耐壓試驗的，時間應選60min。

　　8)重量。如果是便攜式,一般不超過50kg。

　　(2)勵磁變壓器(可以是1臺或2臺)。

　　1)額定容量。諧振電抗器總?cè)萘砍訯值。

　　2)輸入電壓。就是變頻電源的輸出電壓。

　　3)輸入電流。額定容量除以輸入電壓。

　　4)輸出電壓(Ut)。一般設計成多個電壓，可以串并聯使用，比較靈活具體電壓值應根據電抗器的最高、最低電壓，結合Q值大小確定。

　　5)輸出電流。額定容量除以輸出電壓。

　　6)工作頻率。一般與變頻電源輸出頻率相同，即30--300Hz。

　　7)工作制。滿負載下連續運行時間與變頻電源相同。

　　8)結構。干式、油浸式或充SF6氣體。

　　9)重量。如果是便攜式，一般不超過50kg。

　　經過上面的選型，最終來確定選擇哪種型號的串聯諧振。最后才有相應的價格。
