帶電電纜識別儀是在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜;具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。本儀器是電纜施工及維護工作中的檢測儀器。

　　本帶電電纜識別儀在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束其它電纜中識別出來。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。

　　帶電電纜識別儀工作原理

　　電纜識別儀的發射機和接收機采用單片機編碼、解碼技術和廣泛應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0 的相位編碼信號，接收機中的單片機對接收的信號經過硬件和軟件的濾波后，再進行相位識別。將發射紅線根線接電纜，黑線接地。接收卡鉗的箭頭指向電纜終端，當接收機卡鉗鉗住某根電纜，接收機電流表右偏，同時伴有聲光指示。而鉗住其它的電纜，電流表左偏，電流方向與被識別電纜的電流方向相反，沒有聲光指示。這就體現了被識別的目標電纜的性。很容易將被識別電纜從多根電纜中區別開來。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，識別的電纜不受被識別電纜長度的限制。

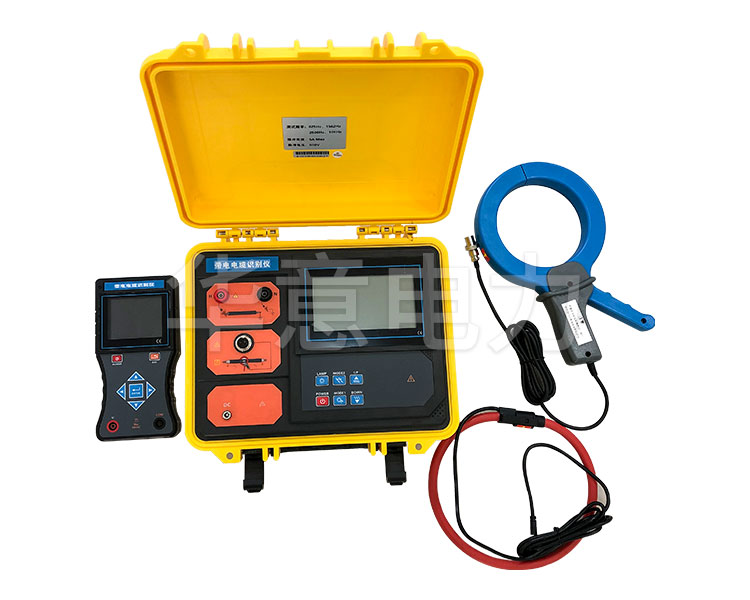

　　帶電電纜識別儀由電流脈沖發射機，接收機、發射卡鉗，接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出;現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾;判斷準確、快速;保護電路可靠，不怕輸出短路;大鉗口ф150適合各種截面積的動力電纜;內部具有大功率隔離變壓器，操作者與市電不存在任何電氣上的直接接觸。極大的保證了人身安全。

　　帶電電纜識別時不需要斷開各電纜兩端與變配電設備間的連接，可在電纜處于帶電的狀態下進行在線識別，提高了識別的效率，大大減少了由于停電所造成的直接和間接的經濟損失。本儀器的特點是操作極其簡單，極大的方便了用戶。

　　發射機：

　　1、脈沖峰值輸出電流：20A

　　2、脈沖重復頻率：1次/2秒

　　3、工作電源：AC 220V±10%

　　接收機：

　　1、接收機靈敏度：40dB

　　2、工作電源：兩節5號電池
