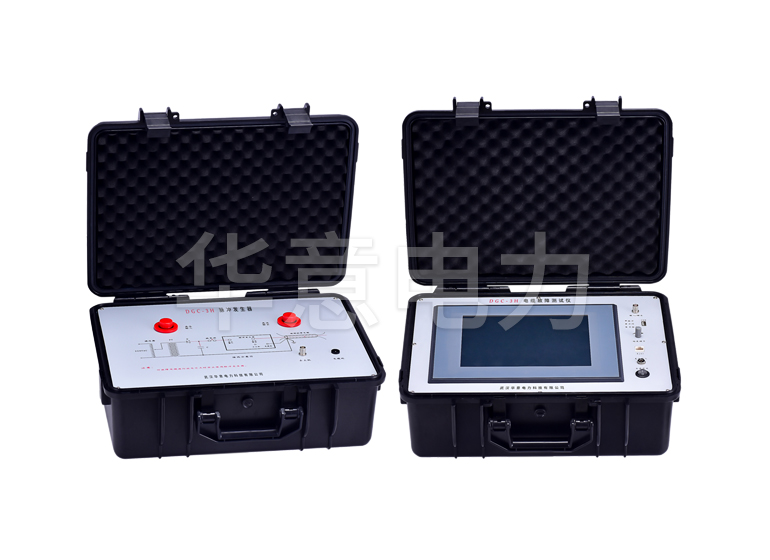

多脈沖電纜故障查找儀搜索電纜損壞的方法包括以下四個階段的邏輯操作順序：分析損壞時，將建立缺陷特征并確定進一步的操作。通過多脈沖電纜故障查找儀初步定位缺陷，可以以一米的精度確定缺陷的位置。接下來，執行損壞部位的確切位置，以盡可能地限制土壤挖掘的數量并最大程度地減少維修時間。 損害分析; 初步本地化 電纜識別 精確定位 必須快速，準確地確定電纜的損壞情況，以確保后續維修和調試線路的條件。盡可能快，盡可能準確：主要是選擇正確的測量方法! 當使用長電纜時，可能會由于測量脈沖的消光或反射過多而無法采用常規的脈沖反射法。在這里，脈沖電流方法(ICM)可以派上用場。要搜索游泳者，即 不規則且與電壓相關的損壞-衰減方法非常出色。 如果確定電纜故障位置的最常用方法無效，例如脈沖反射法(TDR)方法或次級脈沖方法/多脈沖方法(SIM / MIM)，則測量信號在遠距離處可能會衰減太多，這會使評估變得非常復雜動量。另一個原因可能是電纜容量高，阻止了SIM / MIM方法中使用的脈沖放電，因為在執行SIM測量時，脈沖電容器的電容應大大超過電纜容量。因此，在電纜很長的情況下，建議使用另一種方法，即脈沖電流法(ICM)。 第一種選擇是使用帶有閉合脈沖開關的脈沖發生器將直流電將電纜充電至擊穿電壓，這將使您能夠使用自己的電纜容量。這將增加潛在的脈沖容量。那么從脈沖發生器到損壞的距離，脈沖能量將不會被獨立克服，而是通過電纜容量“傳輸”。另外，不必像脈沖那樣考慮電離時間。

　　多脈沖電纜故障查找儀使用電流脈沖損害的檢測

　　使用脈沖電流法時，會對電纜施加電壓脈沖，以在損壞部位引起擊穿。這種擊穿導致發生過渡波，該過渡波在損壞位置和電纜末端之間經過數次。此外，由于在兩種情況下我們都在談論低電阻化合物，因此在每個反射點，它都會改變極性。

　　據重復反射的時間間隔，可以確定到損壞位置的距離(l=t * v / 2-測量電纜)。此方法最適合用于長電纜，因為通過電纜傳播的脈沖非常寬(高脈沖能量)。 對于短電纜，多次反射會相互重疊，因此無法確定時間間隔。但是，當與長電纜一起使用時，脈沖電流方法可以很好地進行缺陷的初步定位。 為了分析瞬態脈沖，使用多脈沖電纜故障查找儀檢測電纜護套中的電流。使用脈沖反射儀(BAUR IRG儀器)顯示傳感器信號。基于第二和第三脈沖之間或第三和第四脈沖之間的時間間隔，可以計算距離。為此，用戶只需注意IRG顯示的兩個連續的峰值或過渡波邊緣。從脈沖電壓發生器到損壞位置的距離等于設備計算出的到兩個峰值的距離之差(以米為單位) 。

　　多脈沖電纜故障查找儀衰減法

　　于難以檢測到的損壞，尤其是對于在高壓下產生的損壞，阻尼信號方法是合適的。 可以使用最高32 kV的標準浪涌電壓來確定對中壓甚至高壓電纜的大多數損壞。但是，在定期發生傷害(浮動傷害)的情況下，可能會發生該電壓不足以引起擊穿的情況，并且無法可靠地確定損壞的位置。然后，衰落信號法(衰減法)將達到目標。 使用這種方法時，電纜會連接到測試電壓源，并且其容量會“充電”，直到沖擊電壓導致擊穿為止。 在使用衰減信號法的情況下，脈沖反射計會評估在電壓源和損壞部位之間擊穿后振蕩的電壓波。電容分壓器用作傳感器。 評估獲得的數據就像使用ICM方法一樣簡單，它是使用IRG脈沖反射儀進行的。在評估圖中，用戶標記兩個連續的正電壓峰值，電壓曲線的邊緣或例如曲線的兩個點穿過零的位置并讀取距離。這兩個值之間的差除以2，再減去測量電纜的長度，即可得出與損壞的距離。
