異頻線路參數測試儀不同被試品試驗接線參考標準：

　　測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，zui后將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的安全。

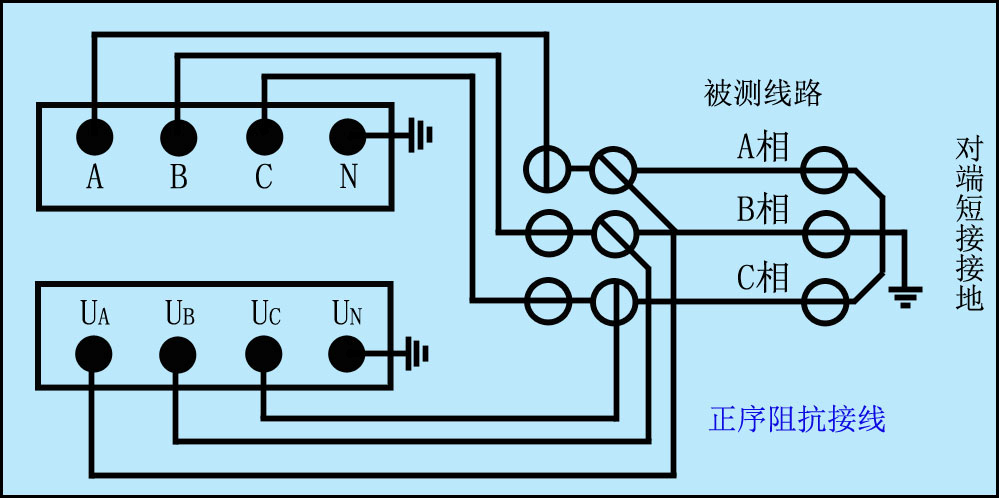

　　5.1、異頻線路參數測試儀正序阻抗接線(如下圖)，零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。

圖5—1、正序阻抗接線

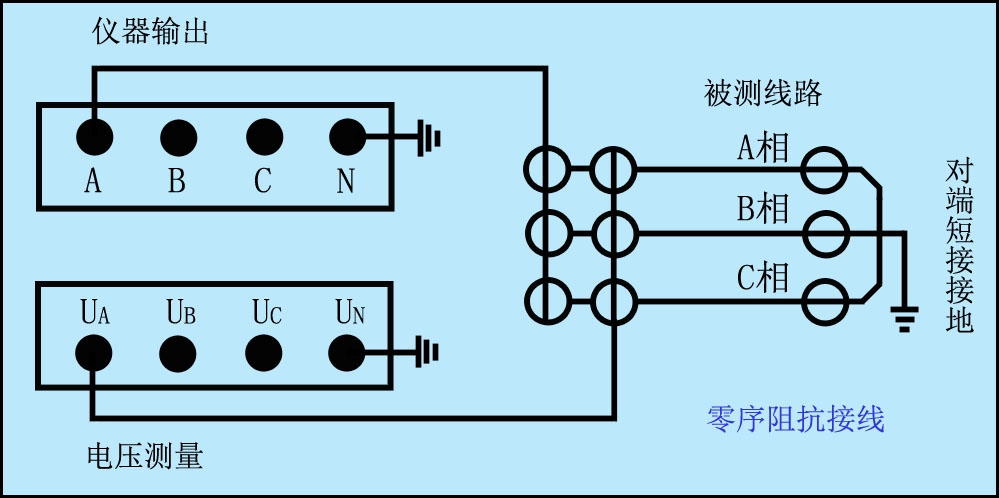

　　5.2、零序阻抗接線圖(如下圖)　　

圖5—2、零序阻抗接線

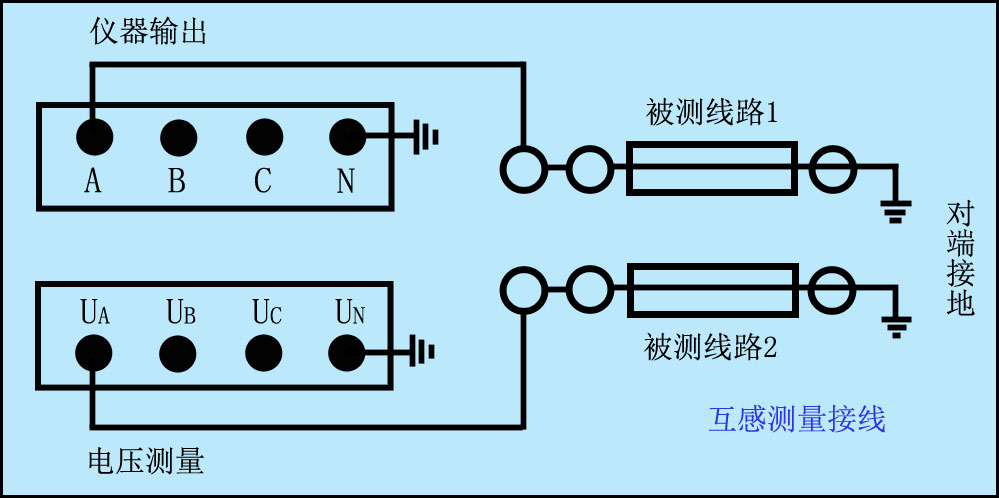

　　5.3、異頻線路參數測試儀線路互感接線(如下圖)　　

圖5—3、線路互感接線

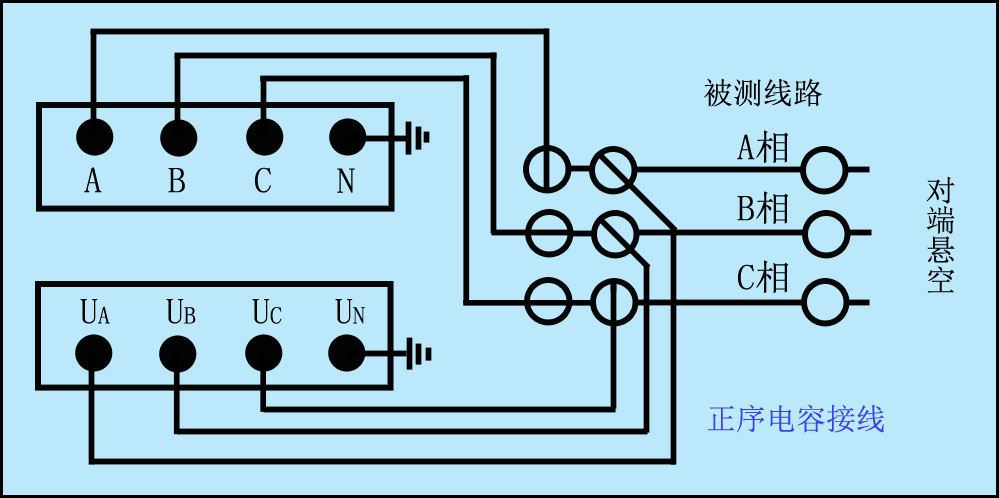

　　5.4、異頻線路參數測試儀正序電容接線(如下圖)，零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。　　

圖5—4、正序電容接線

　　5.5、異頻線路參數測試儀零序電容接線(如下圖)　　

圖5—5、零序電容接線

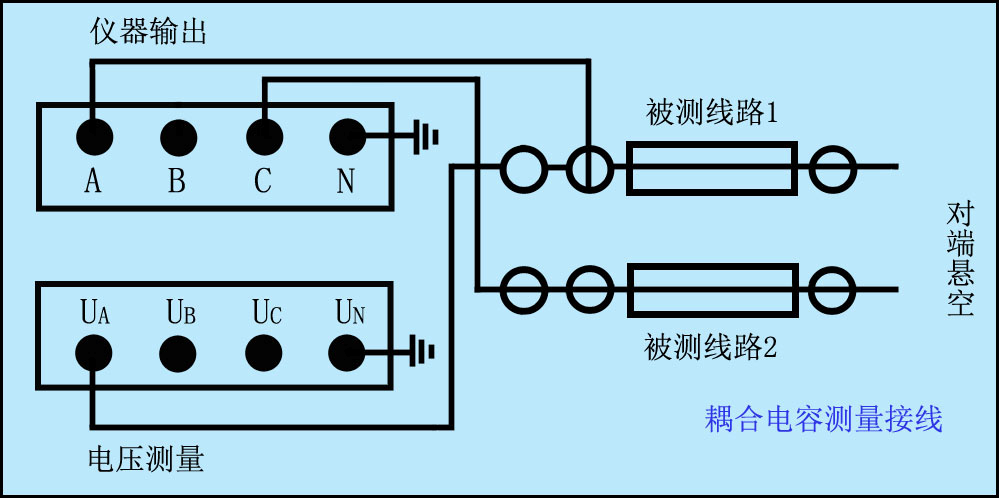

　　5.6、異頻線路參數測試儀耦合電容接線(如下圖)　　

圖5—6、耦合電容接線

　　異頻線路參數測試儀測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。

　　儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。

　　儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

　　連接儀器和被測線路時，保證線路測量端可靠接地(掛接地線)，測試完成后恢復，取接地線;儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。

　　在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備安全。
