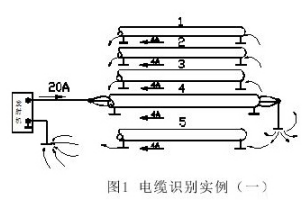

電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚， “差值”的意思是輸出電流和其分得的返回電流在同一通道內，如圖1所示，圖中有5根電纜，4號電纜是我們需要識別的，要識別的電纜中“輸出電流”為20A。假設返回電流在所有電纜的屏蔽層中平均分配，在要測的電纜中應有4A的返回電流，要識別的電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）

電纜識別案例二：

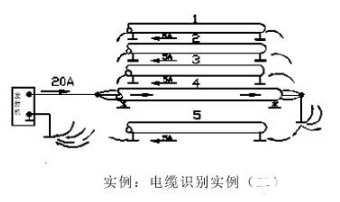

        如果被測電纜的屏蔽層從系統地中斷開，其差值將會得到改進，在該電纜的屏蔽層中，沒有返回電流，如下圖：

圖中有5根電纜，4號電纜是我們需要的電纜，要識別的電纜中“輸出電流”為20A，由于電纜屏蔽層與地?cái)嚅_，在其余4根電纜中分得的返回電流為：20A/4＝5A，要識別電纜的電流差值為：20A－0＝20A。

電纜識別案例三：

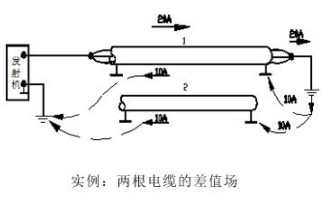

        用作返回電路的屏蔽層數量越少，從差值法中得到的讀數越小，極限情況是僅有兩根電纜的情況，如圖：

在圖中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在兩根電纜的屏蔽層中分配，因此每根電纜的屏蔽層的返回電流為10A，產生的電流差為：20A－10A＝10A。

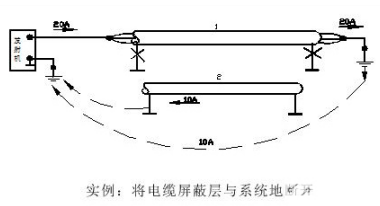

        將電纜屏蔽層從公共地上斷開，改善發生器的接地狀況，在電纜遠端加一地釘，差值電流會得到改善。

圖中有兩根電纜，1號電纜是要識別的電纜，要識別的電纜中輸出電流為20A，返回電流在2號電纜屏蔽層中為10A，產生的值電流為：20A－0A＝20A

電纜識別案例四：

        如果沒有屏蔽層來構成返回電路，返回電路可通過地釘來實現，此時需要兩個地釘，一個地釘在電流遠端與電纜芯線相相連，另外一個與主機黑色輸出插孔相連，如下圖所示：

圖中有兩根電纜，1號電纜是我們要識別的電纜，要識別電纜的輸出電流為20A，返回電流通過地釘經大地回到發生器。

為保證環路電阻的阻抗盡可能低，地釘與地之間要保證接觸良好。

 注意：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要用電纜刺扎器進行刺扎試驗，電流流過電流夾鉗標牌方向?yàn)檎较颍?/span>
