簡述用途及優勢

高低壓電纜故障測試儀是用于解決高低壓電力電纜開路、短路、低阻、接地故障、高阻閃絡性故障及高阻泄漏性故障的綜合解決方案，采用“低壓阻抗”和“高壓閃絡”雙重療法，基于嵌入式平臺系統、電磁濾波技術、聲磁同步技術等優良的技術融合、貫通，相比同行業、同類型產品，抗干擾能力，可靠性高，最小誤差10~35cm，電纜故障測試儀功能穩定、性能優良，廣泛適用于電力、鐵路、市政等綜合部門單位。

高低壓電纜故障測試儀是針對兩種不同用途的電纜接地故障或電纜高阻故障測量，，在實際的測量中與低壓電纜的測量方式大體相同略有差異，主要體現在電壓的調節，高壓電纜選多少合適，低壓電纜電壓過高會不會對電纜產生二次故障等等，下面我們結合現場情況談一談低壓電纜的測量步驟和具體方法，后期我也會整理一些關于判斷電壓是否合適的一些小技巧，您可持續關注我們。

低壓電纜故障儀使用步驟

現階段電纜一旦出現問題基本是借助專業的設備來處理，其實查找電纜的方式很多，傳統的一塊萬用表，一個燈泡同樣可以排除故障點，但效率低，準確率不高，下面我所講的是SJGZ-H電纜故障測試儀的操作步驟和方法。

下面是山東鄒平縣光伏站因為直流電纜發生故障，自行排除之后無果，最后購買我司電纜故障測試儀并委托我方進行查找，經過兩個小時的準備和測量，故障準確定位，定性為受外部作用力導致外皮受損所引起的低壓直流電纜故障。

到達現場之后，我們先了解電纜的長度，性質，并用萬用表輔助檢查各相之間的絕緣情況，直流電纜只有兩芯帶鎧裝，分析起來是非常容易的，比如其中一相對鎧電阻為零，那么該相一定是有故障，其次，還要看電阻值的大小，很多用戶會忽略這個步驟，直接采用高壓法或者跨步電壓法去測量，這是不對的，要分析嚴重程度從而采取什么樣的解決方法，根據我們售后經驗，我們將高阻與低阻以200歐為劃分界限，也就是說測得電阻值大于200歐姆是高阻故障，小于200歐姆為低阻故障，有些用戶就會為問，這個有規定嗎？沒有規定，這是結合產品特征和使用經驗所總結出來的，當然，每個廠家的定義有所不同，是正常現象，確定好故障類型之后就可以采取相應的方法了。

高阻法測量

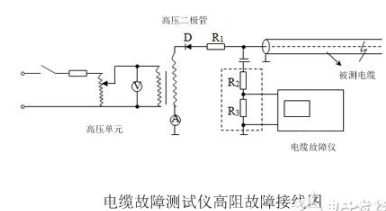

高壓閃絡法是電阻大于200歐姆時使用，接線方法如下，我講一下它的接線原理，具體方法可自行查閱說明書，高壓源是由油浸式試驗變壓器提供，將輸出的交流整流成直流電壓輸出，輸到脈沖電容進行儲能，由放電球系控制輸出的電壓值，也就說球系的間隙越大，放電的電壓越高，能量越大，最后將剩余電壓通過大地瀉放，對于電纜比較長時，建議加回波采集裝置，分析波形縮短故障距離。

注意事項

添加高壓硅堆的好處是可以消除電容量的影響，其次，直流電流的電流大，在故障點產生的放電聲相應也大，便于我們快速定位，其次，如果電纜截面積比較大或者阻值比較高時，可采用兩臺或者多臺脈沖電容并聯使用。
