目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

　　地網接地電阻測試儀，大型地網接地電阻測試儀可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

　　工具/原料

　　1、儀器測量范圍：0～150Ω

　　2、測量精度： 2%

　　3、測量輸出電流：AC<5A

　　4、測量輸出電壓：最高500V

　　5、供電電源： AC220V/50Hz

　　6、儀器重量： 15kg

　　步驟/方法

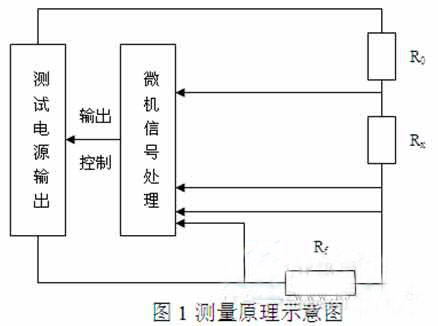

　　大型地網接地電阻測試儀測量原理框圖及測試接線圖　　

　　R0回路電阻大約5～200Ω

　　Rx測試電阻大約0～150Ω

　　Rf標準電阻

　　測量電流線D：長度為地網對角線長度的4～5倍;線徑：≥1.5mm2

　　測量電壓線1：長度為0.618D;線徑：≥0.8mm2

　　測量電壓線2：接被測地網

　　測量接地線： 接被測地網。　　

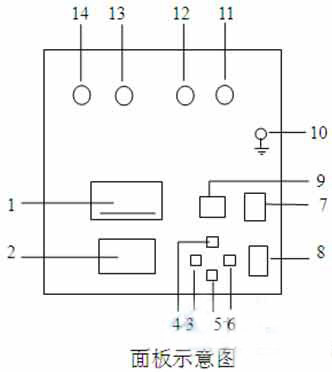

　　1)打印機—打印測量數據。

　　2)顯示器—128×64點陣液晶顯示器，顯示菜單和各種提示信息及測量結果。

　　3)向右鍵—選擇菜單項，被選中項反白字體顯示。

　　4)向上鍵—修改菜單內容，采用循環滾動方式。

　　5)向下鍵—修改菜單內容，采用循環滾動方式。

　　6)確認鍵—在“測試”選項上按此鍵進入測試狀態。

　　7)高壓允許開關—高壓電源通電和關閉。

　　8)電源開關—整機電源的開啟和關閉。

　　9)電源座—交流220V±10%，50Hz電源輸入口，帶保險倉。

　　10)接地—為接地線接線端子。

　　11)電流極(C1) 12)電壓極1(P1)

　　13)電壓極2(P2) 14)接地網(C2,P2)

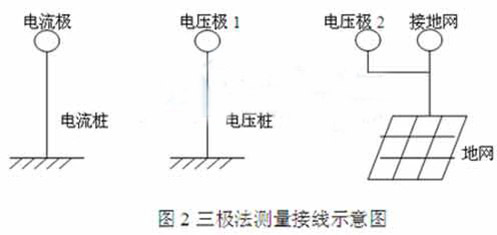

　　大型地網接地電阻測試儀測量接線如下圖　　

　　說明：地網接地電阻測試儀四極法測量時，從地網的地樁上引出二根連接線分別接到電壓極2、接地網兩接線柱，然后按測量操作步驟進行測試。
