什么是串聯諧振：

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 (XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

串聯電路在實際運用中發生諧振時，既要考慮到回路選擇性的優劣，又要考慮到一定范圍內回路允許信號通過的能力。

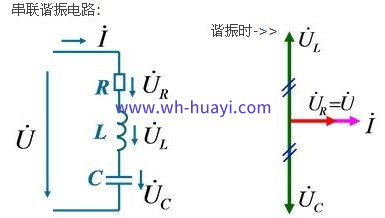

1、串聯諧振電路

在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流相位一般是不同的。如果調節電路元件（L或C）的參數或電源頻率，可以使它們相位相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。在諧振狀態下，電路的總阻抗達到極值或近似達到極值。按電路聯接的不同，有串聯諧振和并聯諧振兩種。科學和應用技術上應充分利用諧振的特征，同時又要預防它所產生的危害。 　　

串聯諧振特點：電路呈純電阻性，端電壓和總電流同相，此時阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。在電力工程上，由于串聯諧振會出現過電壓、大電流，以致損壞設備，所以要避免串聯諧振。 　　

2、串聯諧振電路特點

a.電路阻抗Z最小，且為純電阻，及Z=R；

b.電路中的電流I達到最大值，且與電源電壓相同，電路發生串聯諧振時的電流稱為諧振電流，可根據RLC串聯電路的電流是否達到最大來判斷是否發生了串聯諧振；

c.L、C上電壓大小相等，方向相反，相互抵消。因此串聯諧振又稱為電壓諧振，諧振時電感和電容兩端的等效阻抗為0，相當于短路；

d.電阻上的電壓等于電源電壓，達到最大值；

e.功率；

有功功率：電源發出的功率及時電路電阻消耗的功率，且功率最大；

無功功率：諧振時，電路不從外部吸收無功功率。但電路內部的電感和電容之間周期性的進行磁場能量與電場能量的交換；

3、串聯諧振試驗裝置產品優點

1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力；

2、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能；

3、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
