直流電阻測試儀怎么選擇電流值：

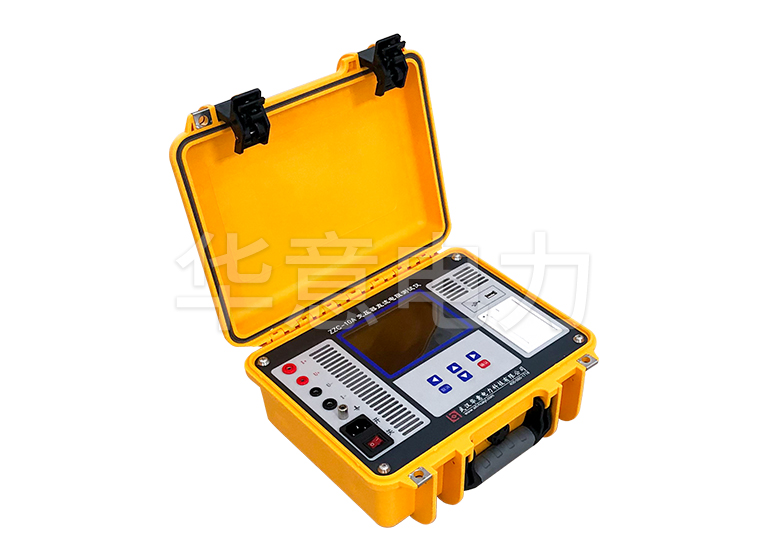

直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，液晶顯示測量結果。克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。直流電阻測試儀可實現變壓器直流電阻的快速測量。直流電阻測試儀就包括10A、20A、40A、50A、100A等多種規格。如何選擇合適電流大小的直流電阻測試儀？本文將為大家介紹幾個計算公式，講解如何確定直流電阻測量的電流值。

1、公式一

變壓器繞組中通過額定電壓時的交流空載電流時，鐵心中會有額定磁通密度Bn ，此時鐵心的磁導率將比較低的。測量直流電阻時，需要使鐵心中磁密大于Bn ，使鐵心的碓導率變為更低，以減少電路的時間常數和反電動勢dLi/dt ，縮短穩定時間。因此測量直流電阻時的直流電流應至少是：I= k√ 2i0In+ 100式中k：常數> 1  i0：交流額定頻率 ，額定電壓下空載電流百分值（%）  In：被測繞組的額定電流（A）式中常數√2是直流電流等效于交流電流的幅值。因數k比1大時，鐵心中磁密> Bn，使直流電阻測量時鐵心的磁導率μ降低。

2、公式二

在變壓器繞組是星形（Y）聯結時，線電流等于相電流，由上式可得出測量直流電阻時應施加的電流是：IY=1.41 ki0In: 100

3、公式三

在變壓器繞組是三角形(D )聯結時，變流空載電流線電流是相電流的√3倍，而測量直流電阻時的直流電流是按總電流的]和1/3和2/3的比例分配的。所以測量直流電阻應加電流是：ID= 1.41x3/2+1/√3 ki0Inx100= 1.22 ki0In÷ 100    當k取3~10時，即測量直流電阻時的勵磁安匝是空載電流安匝的3~10倍時，可以使      鐵心中磁密日大于Bn接近飽和，即取測量直流電阻時的直流電流等于2% - 10%額定電流。若測量時直流電流過大，測量時間過長， 則因繞組發熱溫度升高使電阻發生變化，使測量誤差加大。

上述幾個公式都可以準確選擇合適的電流值。
