一、直流試驗接線及使用方法:

　　1. 干式試驗變壓器控制箱的輸入端接上電源220V,輸出端接入變壓器的輸入端,控制箱的接地端和變壓器的高壓尾端及接地端及共同接地.

　　2. 將高壓硅堆接上變壓器的高壓輸出端上,高壓數字微安表接到高壓硅堆上樁頭上,高壓濾波電容高壓頭也接到高壓硅堆上樁頭上.(如果做電纜泄漏試驗,高壓濾波電容可以不接),高壓數字微安表輸出線接到被試品上,(數字微安表輸出應懸空),被試品的另一端和濾波電容的接地端及放電棒接地端都接地.

　　3. 接通電源前控制箱調壓器須先調節到零位,(如果調壓器不在零位不能啟動)電源接通后,綠色指示燈亮,按下啟動按鈕,紅色指示燈亮表示變壓器已通電等待升壓.)

　　4. 順時針勻速旋轉調節器壓器手柄升壓,并密切注意儀表和高壓數字微安表及被試品情況.

　　5. 高壓試驗完畢后,應在5秒鐘內勻速將高壓降至20KV以下,然后,按下斷開按鈕,并切斷電源,除非試驗允許,決不允許全電突然斷電.

　　6. 切斷電源,用放電棒的高壓頭碰到高壓濾波電容的高壓頭上或高壓硅堆的上樁頭上進行放電,放電時會發出”吱吱”的響聲,放電結束后再用放電棒的接地端碰到高壓濾波電容的高壓頭上放電以確保人身安全.

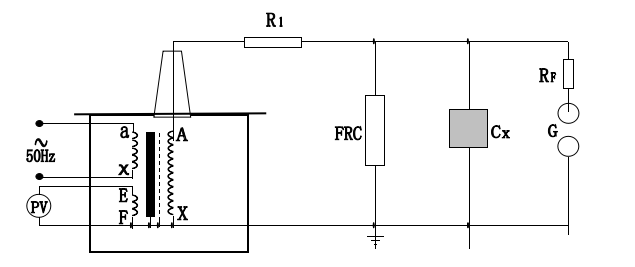

　　二、直流試驗接線圖:

　　注意事項：

　　1. 試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作.

　　2. 被試品主要部位應清除干凈,保持干燥,以免損壞被試品和帶來試驗數值的誤差.

　　3. 對大型設備的試驗,一般都應先進行試驗變壓器的空升試驗,即不接試品時升壓至試驗電壓,以便校對好儀表的指示精度.

　　4. 需要精度高的數據時,應外接高壓測量儀已確保精度.

　　5. 直流耐壓試驗時,升壓速度不能過快,因濾波電容或被試品要過進行充電,充電時,泄漏電流較大,防止沖壞數字微安表.

　　6. 直流耐壓試驗結束后,必需進行放電,確保人身安全.

　　7. 電氣試驗過程中,如發現下列不正常情況(1)電壓,電流表指示針擺動很大;(2)被試品發出不正常響聲;(3)發現絕緣有燒焦或冒煙現象,應立即降壓,切斷電源,停止試驗并查明原因.
