直流電阻測試儀的測試方法

電阻的測量方法

電橋法

應用電橋平衡的原理來測量繞組直流電阻的方法稱為電橋法，分為兩種，一是單臂電橋（惠斯登電橋），二是雙臂電橋（凱爾文電橋）。

1．單臂電橋：

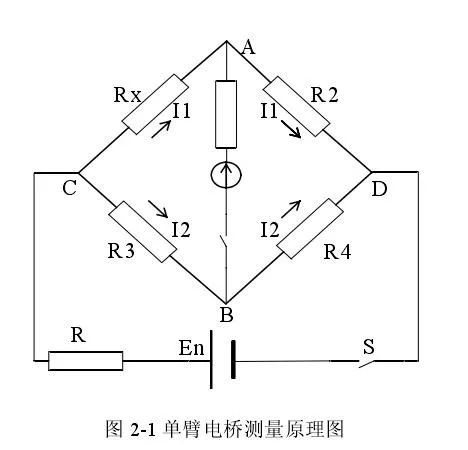

單臂電橋的測量原理如圖 2-1 所示，xR 是被測電阻。當Rx 上的電壓降等于R3 上的電壓降時，則 A、B 兩點沒有電位差，即檢流計中沒有電流，此時1I 流經xR 和2R ，2I 流經3R 和4R ，電橋達到平衡。

2．雙臂電橋：

雙臂電橋的接線特點是將連接及Rn的試驗用電流線和電壓線分開，利用電壓線把Rx 及Rn上的壓降引到橋內平衡，使通過電流的引線與接線的接觸電阻上壓降不引入橋內，這樣就消除了接觸電阻及引線電阻的影響，適宜測量準確度要求高的小電阻。

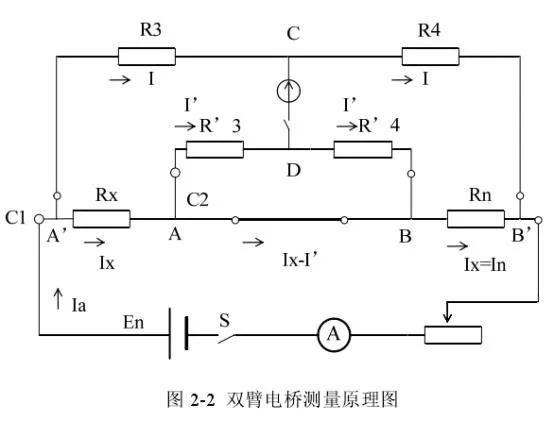

原理圖如圖 2-2 所示，圖中P 為檢流計，XR 為被測電阻，R3 、R4 、'R3 及'R4 為橋臂電阻，NR 為標準電阻，C1、C2 為被測電阻的電流接頭， P1 、 P2 為被測電阻的電壓接頭。

3.電流電壓表法：

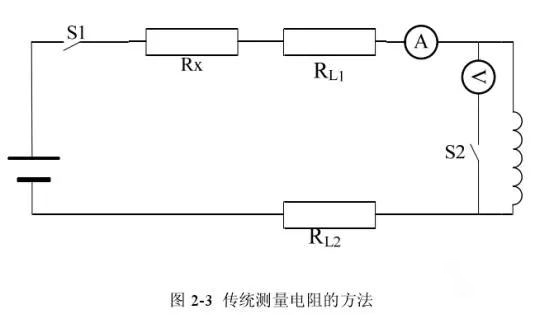

電流電壓表法又稱伏安法，是最原始最簡便的方法，它的原理是在被測繞組中通以直流電流，因而在繞組的電阻上產生電壓降，只要測出電路中的電流 I 和負載兩端的電壓降U ，根據歐姆定律 R=U/I ，就可以計算出電阻 R 。電阻的測量方法見圖 2-3，根據測量微小電阻的需要，此時伏安法采用的是外接法。測量用儀表準確度應不低于0.5 級，電壓表應盡量選內阻大的 4 位高精度數字萬用表，電流表應選用內阻相對較小的。萬用表內的電源（電池）通過表筆與電阻相聯接，在萬用表內部測量此時的電壓和電流，由圖可以看出萬用表實際測量到的電阻值包括被測電阻XR 及表筆饋線電阻RL1 和RL2 。
