同步發電機轉子繞組的直流電阻測量方法
發布時間：2021-01-20 15:02:17
瀏覽次數：6551
測量轉子繞組的直流電阻是大修時的常規試驗項目，如果直流電阻發生較大的變化，超過了《預規》的要求，就有發生匝間短路或焊接不良的可能，必須查清原因。按《預規》要求是：與初次(交接或大修)所測結果比較，其差別一般不超過2%。
一、測試方法
l、使用直流電阻測試儀測量轉子繞組的直流電阻的方法和定子繞組測直流電阻方法相同。
2、應在冷狀態下進行。
3、測量顯極式轉子繞組時，應對各磁極線圈間的連接點進行測量，也就是測量各個線圈及其連線的直流電阻。
二、實例說明
1.實例l-20 匝間短路的預測

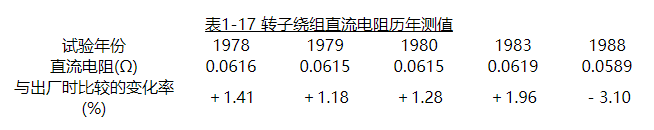

某廠一臺水氫氫發電機，WT225-083-AF3型，313MW，15kV轉子電壓為311V，轉子電流為3875A。在大修中測轉子繞組直流電阻下降了3.1%，見表1-17。
此外，轉子交流阻抗及功率損耗也發生了顯著變化。根據變化情況可以初步認定轉子繞組存在匝間短路現象，但在當時還不具備處理條件，并缺乏綜合試驗數據，決定繼續運行，加強監視，增加檢測手段，縮短檢測周期。1990年進行了處理。
