HYBLC-3000 無線氧化鋅避雷器帶電測試儀測試接線：

注意事項：

1.1、儀器主機及電壓采集器在測試前必須可靠接地。

1.2、 電流采樣，單相測試時，從儀器主機A相（黃色）通道輸入；三相測試時，從A、B、C相（黃色、綠色、紅色）通道分別輸入；且儀器只能用于低壓小電流信號采樣，所以測試線應遠離高壓。

提示：從氧化鋅避雷器計數器取電流，當測試夾連接良好時，計數器電流表指針歸零；電流表指針不歸零，表示測試夾沒有接好，此時用測試夾在連接部位摩擦幾下使電流表指針歸零即可。

1.3、參考電壓采樣，單相測試時，從電壓采集器A相（黃色）通道輸入；三相測試時，從A、B、C相（黃色、綠色、紅色）通道分別輸入；電壓測試線上串聯有120mA自恢復保險，以防止測試線短路造成PT二次側短路。

1.4、無線測試方式，電壓采集器應盡量放置在相對較高的位置（例如：PT端子箱上面），這樣可以增加無線發射、接收距離；當無線信號較弱時，可適當調整天線方向，以增強無線信號強度；特殊情況下可使用帶延長線的吸盤天線來改善無線信號質量。

2、有線測試方式接線說明：

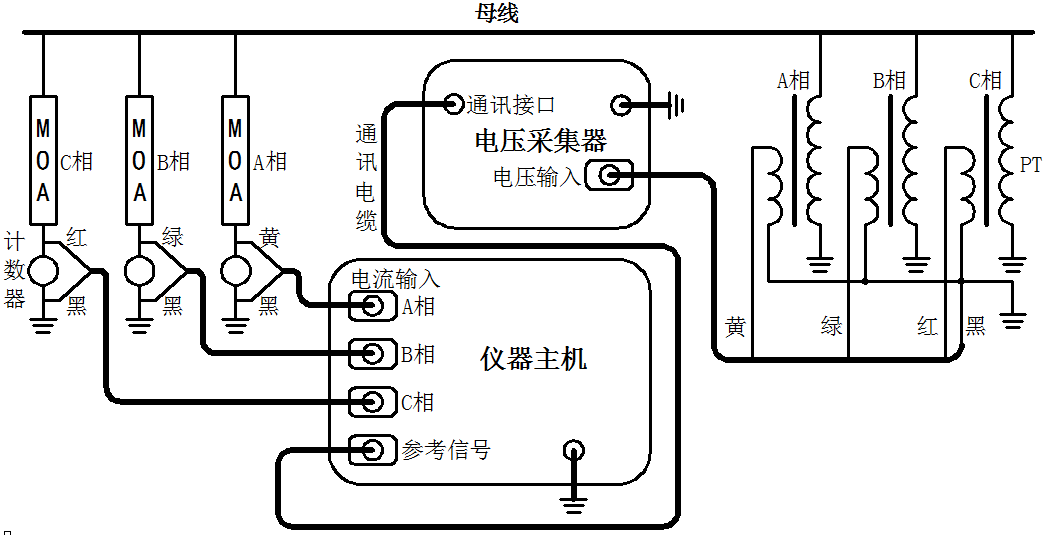

有線測試方式接線示意圖（三相同時測量）

有線測試方式需要使用通訊電纜將儀器主機和電壓采集器連接起來，通過有線方式進行數據傳輸和同步，接線示意圖。接線時，電流和電壓相序一定要按照正確相序連接。儀器主機設置為有線測試方式，電壓采集器設置為有線發送方式。

3、無線測試方式接線說明：

無線測試方式儀器主機和電壓采集器通過無線通訊進行數據傳輸和同步，接線示意圖見圖19所示。

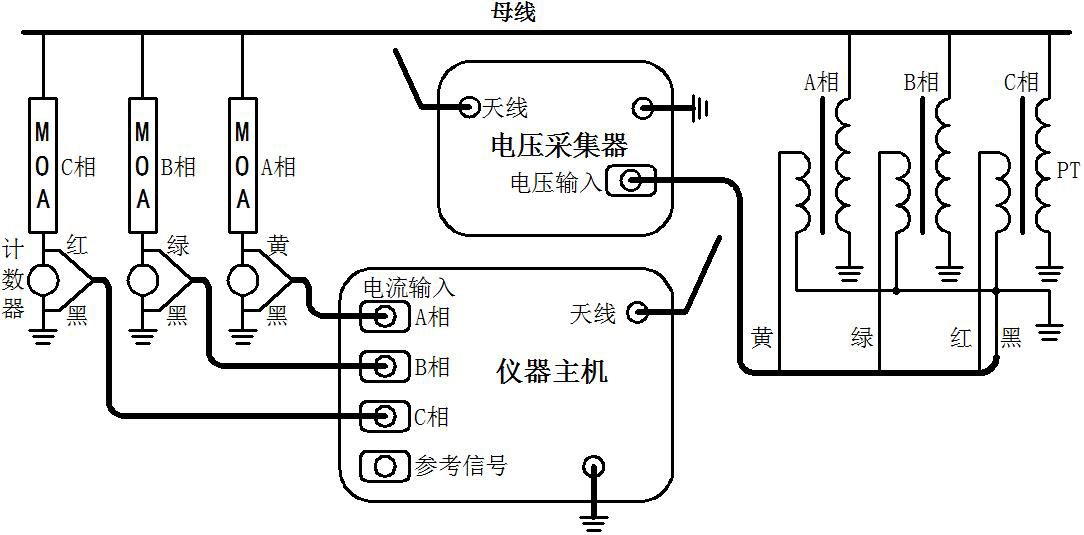

無線測試方式接線示意圖（三相同時測量）
