串聯諧振和并聯諧振的阻尼
發布時間：2021-01-27 15:45:45
瀏覽次數：6903
(1)串聯諧振(又稱變頻諧振)電路的阻尼

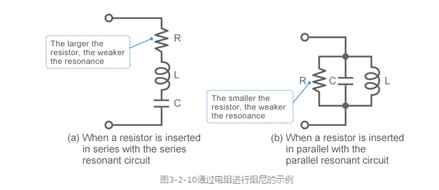

通過在諧振電路中增加電阻，可以抑制諧振。該電阻稱為阻尼電阻。顯示了添加阻尼電阻( 在圖中以R表示)的示例。
當阻尼電阻與串聯諧振串聯使用時，諧振器的Q推導如下。
例如，我們可以將在圖3-2-4的測試中使用的零件常數合并到該公式中，如果將信號源輸出阻抗50歐姆用于電阻R
，則得出Q=6.3，表明存在強烈的諧振;如果電阻器 R 較高，則Q變小，從而削弱了諧振，因此，您可以看到，為此增加一個大于50歐姆的電阻可以減弱諧振。
通常，為了抑制共振，選擇電阻器以使得Q被設置為1或更小。
(2)串聯諧振電路的非振蕩條件
為了消除諸如數字信號之類的脈沖波形的過沖，下沖或振鈴，使用滿足以下公式的電阻器來滿足LCR串聯諧振電路的非振蕩條件。
公式(2)導致Q等于或小于0.5。
(3)并聯諧振電路的阻尼
相反，當阻尼電阻與并聯諧振并聯使用時，如圖所示，諧振器的Q推導如下：
在這種情況下，電阻越小，諧振越弱。
電阻阻尼示例
