各試驗方法的直流高壓發生器電路圖舉例

　　1、空升去除法

　　在我們正式測試時，接好線之后，要事先把聯接被試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I’，然后接上試品升到試驗電壓讀取總電流I1。

　　試品泄漏電流：I0=I1 –I’

　　2、高壓側精密測量法

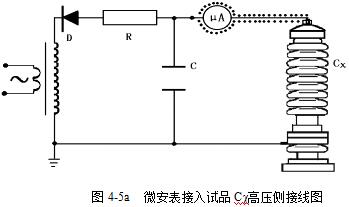

　　當我們要更精確測量被試品泄漏電流時，則應在高壓側串配套高壓微安表(見圖4-5a)。　　

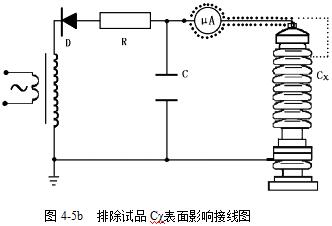

　　微安表應采用專用屏蔽線與試品聯接。高壓引線的屏蔽引出應與微安表的屏蔽緊密聯接。如果要排除試品表面泄漏電流的影響可在試品高電位端用多股裸金屬導線緊密繞幾圈后與高壓引線的屏蔽相聯接(見圖4-5b)。　　

　　3、低壓側精密測量法

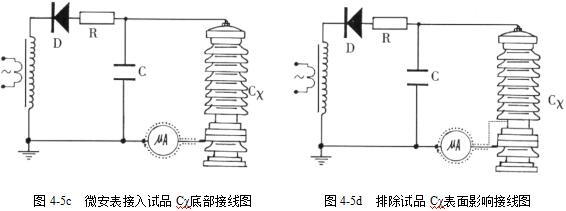

　　對氧化鋅、磁吹避雷器等試品接地端可分開的情況下，也可采用在試品的底部(地電位側)串入電流表進行測量的方式(見圖4-5c)。當要排除試品表面泄漏電流的影響，可用多股裸金屬導線在試品地電位端繞上幾圈并與微安表的屏蔽一起接大地(見圖4-5d)。　　
