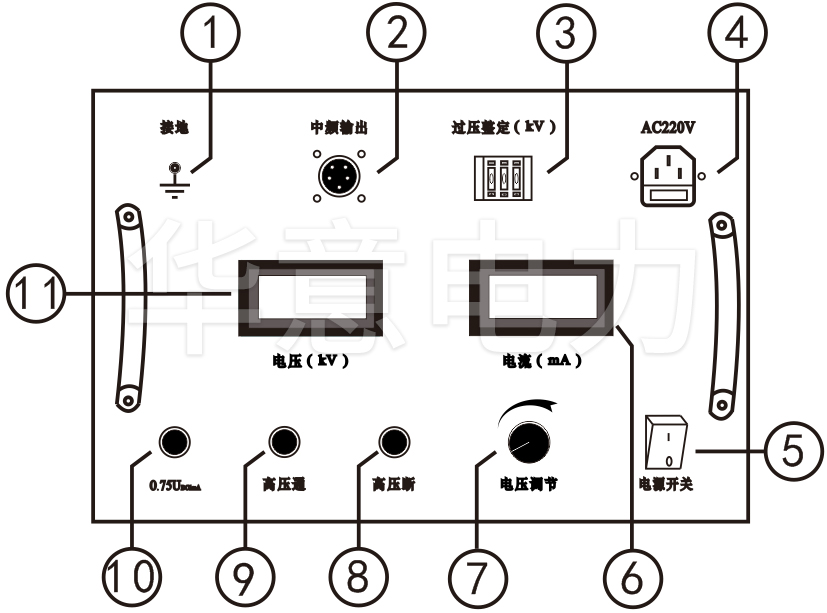

華意電力專業研發生產直流高壓發生器（中頻直流高壓發生器），接下來為大家解答直流高壓發生器控制箱面板示意圖。

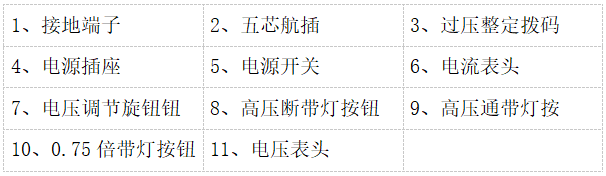

說明：

（1）控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地端連接為一點后再與接地網相連。

（2）中頻及測量電纜快速連接插座：用于機箱與倍壓筒的連接。連接時只需對準將電纜插頭壓下順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。

（3）過壓整定撥盤：用于設定過電壓保護值。撥盤所顯示單位為kV，設定值為試驗電壓的1.1倍。

（4）電源輸入插座：將隨機配備的電源線與電源輸入插座相連。(交流220V±10％，插座內自帶保險管。)

（5）電源開關：向前按下，電源接通，高壓斷紅燈亮。反之為關斷。

（6）數顯電流表：數字顯示直流高壓輸出電流。

（7）電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

（8）紅色帶燈按鈕：高壓斷紅燈亮，表示電源已接通及高壓斷開。在高壓通綠燈亮狀態下按下高壓斷紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

（9）綠色帶燈按鈕：高壓接通按鈕、高壓指示燈。在高壓斷紅燈亮的狀態下，按下高壓通綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下高壓通綠色按鈕，綠燈亮紅燈仍亮，但松開綠色按鈕綠燈滅紅燈亮，表示機內保護電路已工作，此時必須關機檢查過壓整定撥碼開關設置是否小于滿量的5%及有無其它故障后再開機。

（10）黃色帶燈按鈕：高壓通綠燈亮?xí)r有效，當按下0.75UDC1mA黃色按鈕后黃燈亮，輸出高壓降至原來的0.75倍，并在一分鐘內保持此狀態。此功能是專為氧化鋅避雷器快速測量0.75UDC1mA用。按下高壓斷紅色按鈕，紅燈亮、綠燈和黃燈滅，高壓切斷并退出0.75倍狀態。

（11）數顯電壓表：數字顯示直流高壓輸出電壓。
