交直流阻容分壓器測量原理
發布時間：2021-02-05 14:49:10
瀏覽次數：3701
華意電力專業研發生產交直流阻容分壓器（高壓數字表），接下來為大家解答交直流阻容分壓器測量原理。

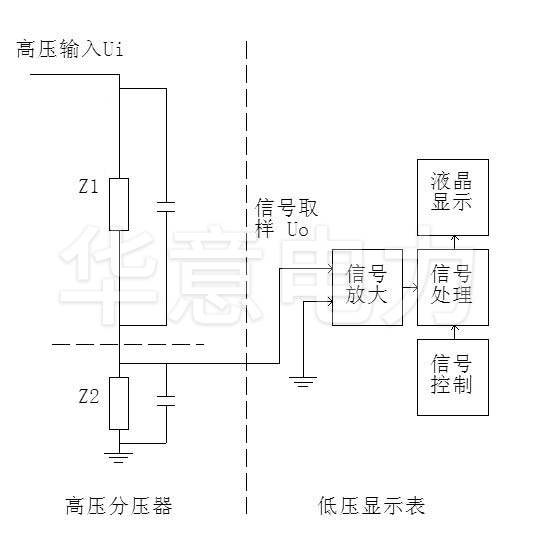

圖1 測量原理圖
本儀器采用阻容分壓法測量高壓交直流，如圖1所示。左側是高壓部分，采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，從阻抗Z2處輸出低壓取樣信號Uo；右側是低壓顯示表，用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如公式（1）所示：
