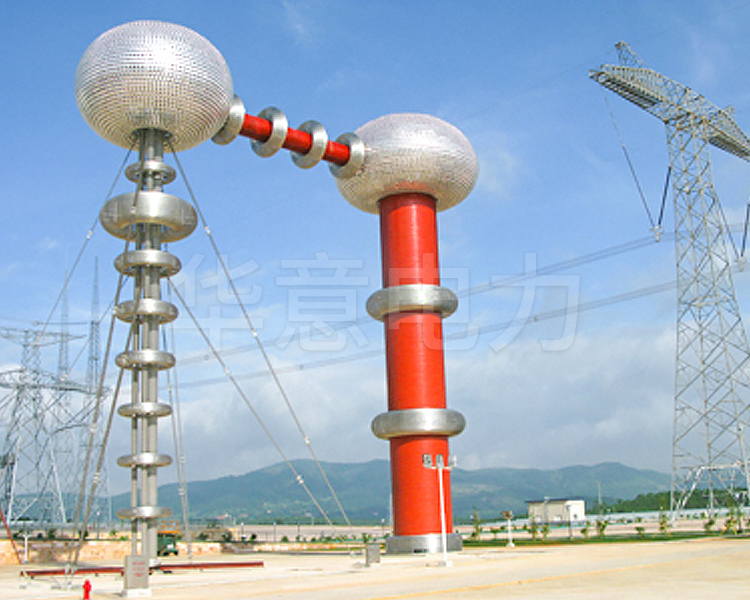

一、230KVA/200KV變頻串聯諧振耐壓測試儀概述：

　　230KVA/200KV變頻串聯諧振耐壓測試儀是利用調諧電感與負荷電容使之產生工頻串聯諧振，以獲得工頻試驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

　　二、230KVA/200KV變頻串聯諧振耐壓測試儀常見故障及分析

　　主機復位。

　　原因：主機供電電源波動;外界強磁場干擾;主機未可靠接地;

　　主機找不到諧振點。

　　原因：系統諧振點在主機的輸出頻率范圍之外;系統接線錯誤;

　　系統未可靠接地;高壓采樣反饋信號開路或連接不可靠;試品有故障。

　　勵磁變壓器無輸出電壓或者低電壓輸出。

　　電源跳閘。

　　原因：諧振系統回路短路。

　　Q值偏低，即電壓升不上去，或升不高。

　　原因：試品放電泄漏;

　　電抗器磁路受干擾，例如電抗器被放置在磁場屏蔽范圍內。

　　說明：以上故障原因僅供參考。

　　注意：請勿擅自打開箱體，拆卸或更換元器件，如有質量問題，請與本公司。

　　三、230KVA/200KV變頻串聯諧振耐壓測試儀主要應用于：

　　1、6kV-500kV高壓交聯電纜的交流耐壓試驗

　　2、發電機的交流耐壓試驗

　　3、GIS和SF6開關的交流耐壓試驗

　　4、6kV-500kV變壓器的工頻耐壓試驗

　　5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
